XCP配置

ECU配置

添加、删除或重命名ECU节点。

1. 添加ECU 在左侧树中右键点击"设备"节点并选择"添加ECU"。

输入ECU名称。

2. 修改或删除ECU



XCP参数配置

配置ECU参数。您可以在此处导入A2L文件并将其加载到数据库中。

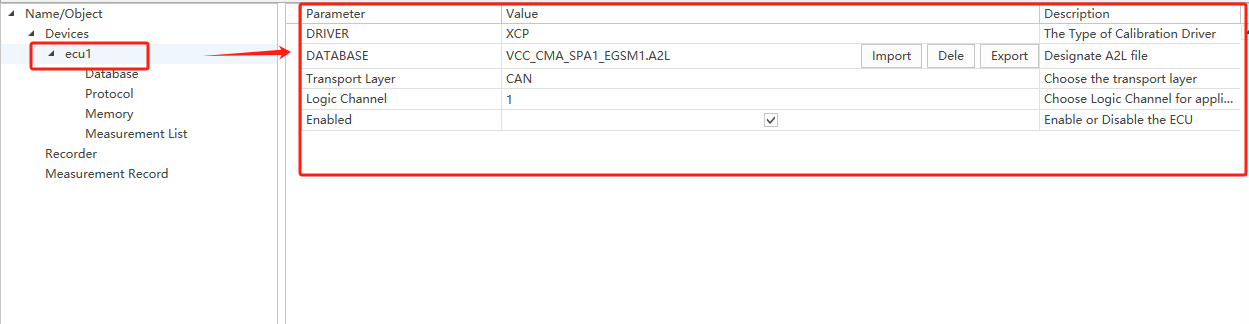

1. ECU

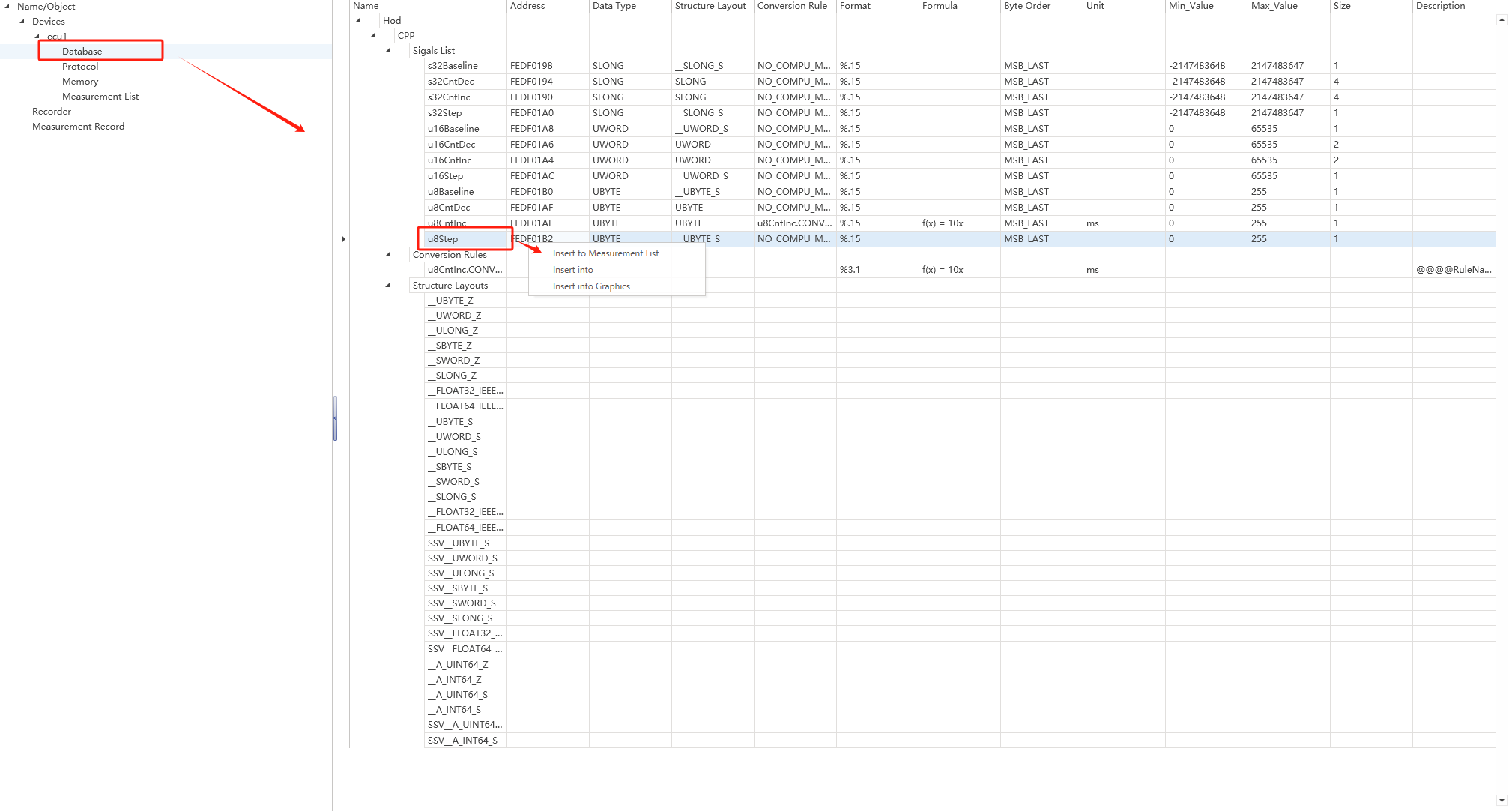

2. 数据库 导入A2L文件后，您可以在此处查看导入的信号、结构和转换方法。 信号可以添加到测量列表、图形、测量窗口和标定窗口中。

3. 协议 配置各种协议参数。这些包括协议设置、DAQ设置、事件设置和可选命令，它们基于导入的A2L文件的默认值加载：

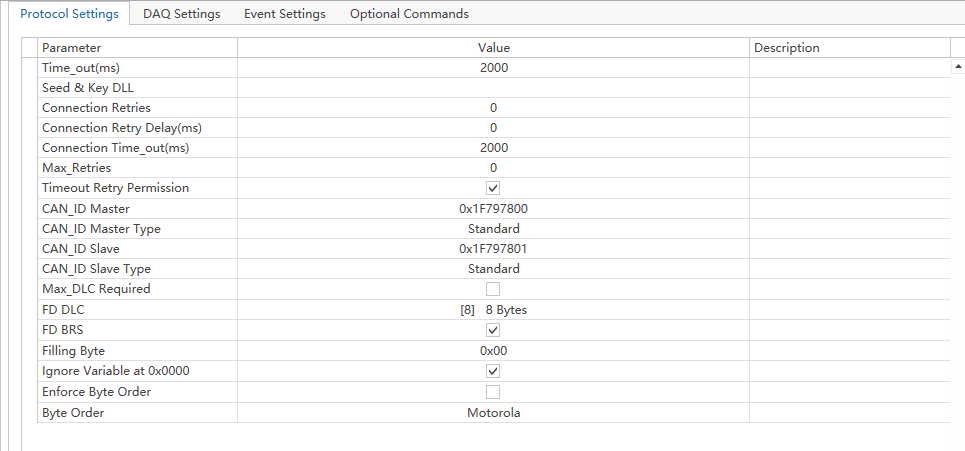

   (1) 协议设置

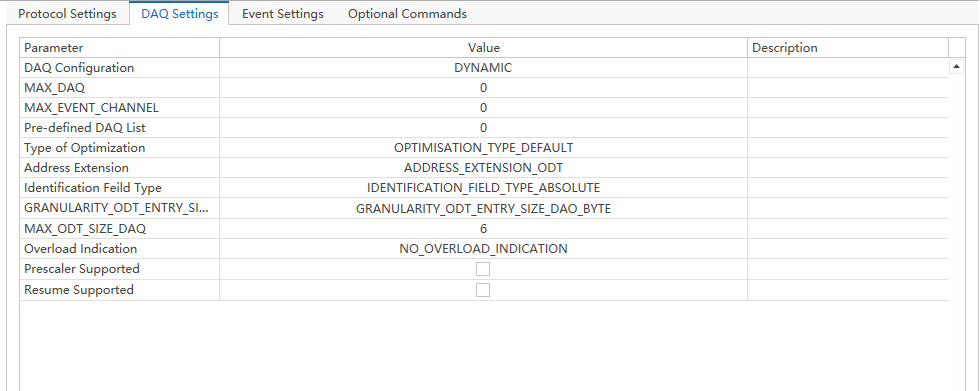

   (2) DAQ设置



   (3) 事件设置

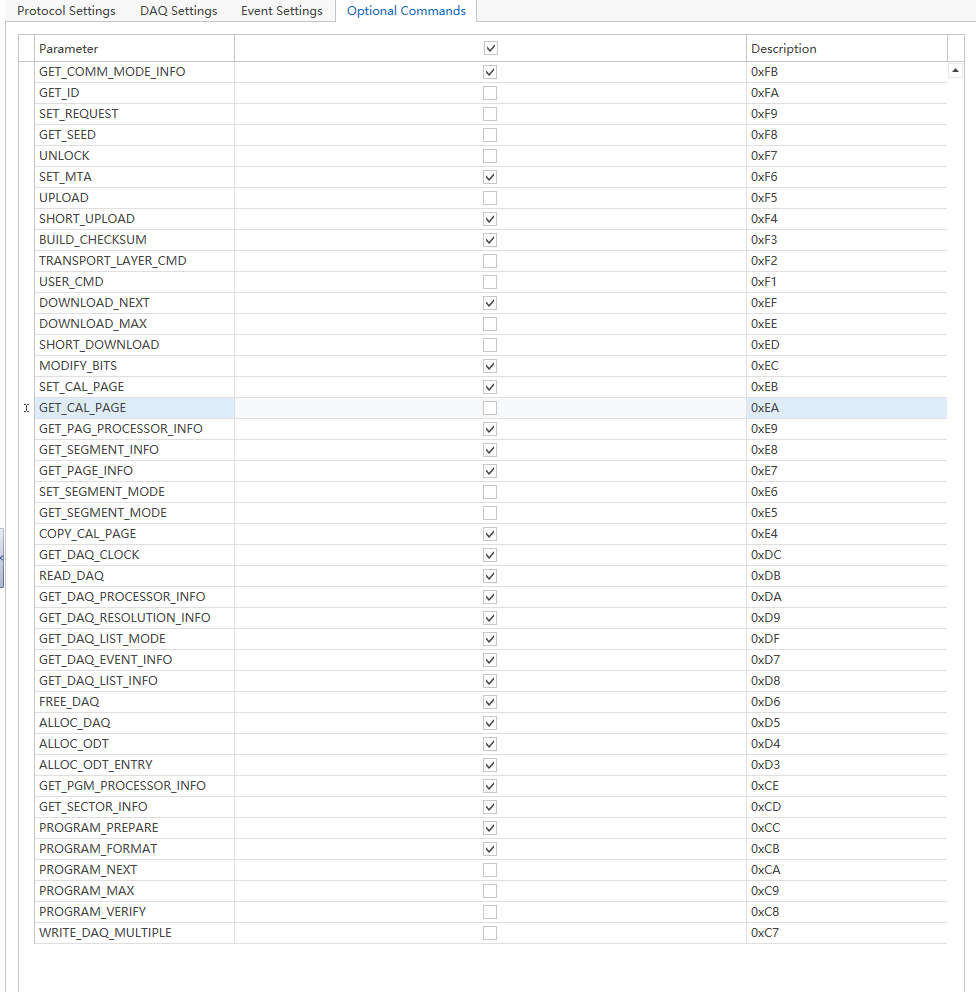

   (4) 可选命令

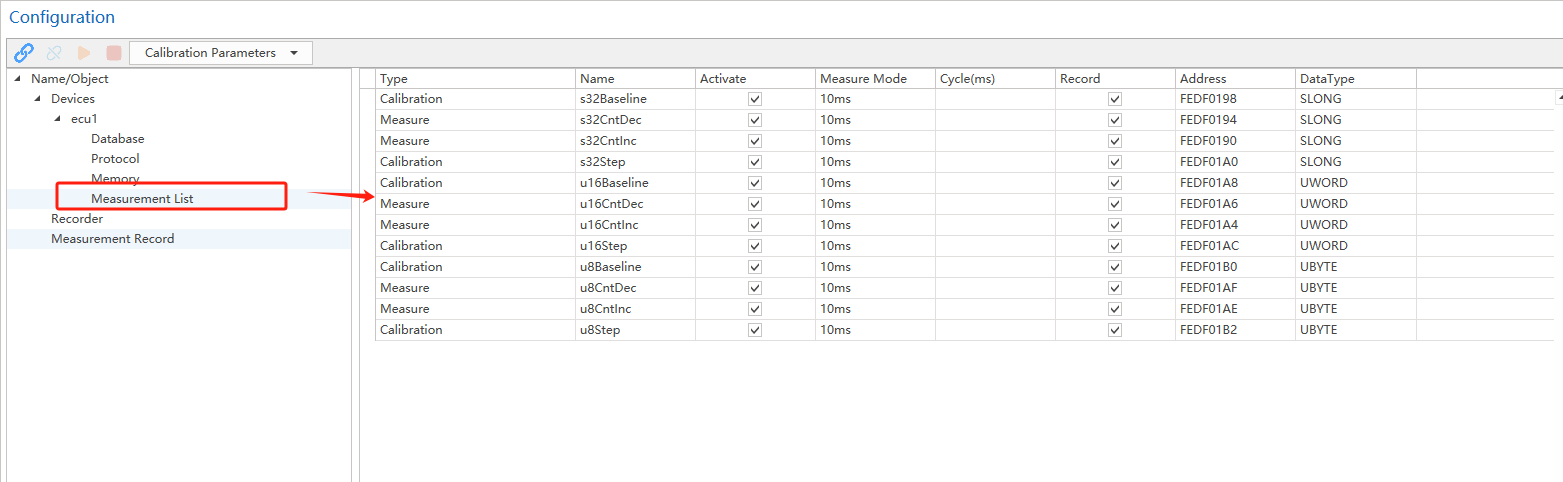

4. 测量列表 测量列表包含从数据库添加的数据，用于方便的信号测量。

测量模式列由第3.(2)节事件设置和轮询中的设置确定。轮询使用ShortUpload方法定期查询信号数据。
