诊断服务配置
该模块包含三个主要功能区域：基础诊断服务、组合服务以及DID和DTC管理。直观的界面提供对所有诊断操作的完全控制，如下图所示：
添加/删除服务命令
将鼠标放在要添加或删除的服务命令上，右键点击展开，选择是否添加或移除服务，如下图所示：
配置基础诊断服务

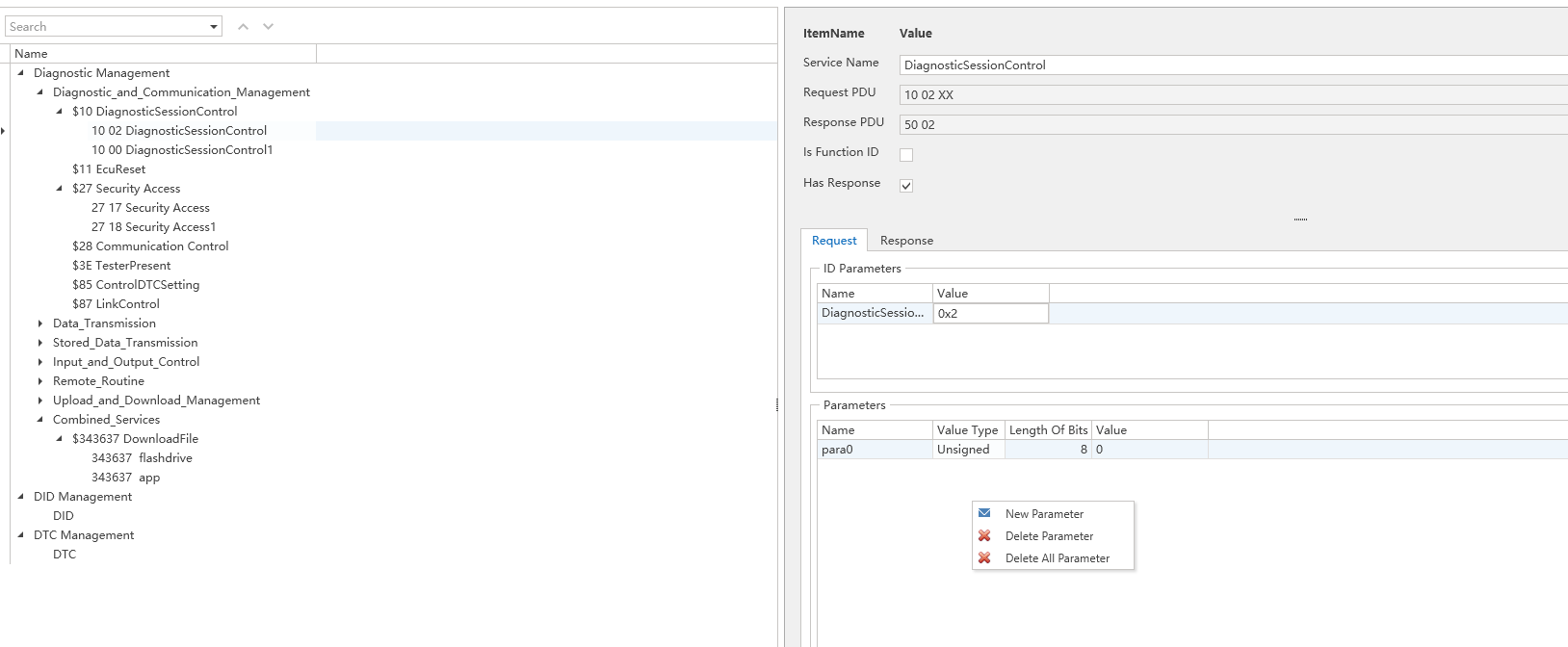

会话控制配置示例
基础诊断服务的配置面板包含以下基本参数：
关键配置元素：
-
自定义服务名称
分配清晰、描述性的名称以便于识别和管理
-
功能ID选项
当使用功能寻址进行诊断请求时启用此设置
-
子功能ID
-
参数列表配置
支持除服务ID和子功能之外的其他诊断参数
包括请求和响应帧的单独配置
具有添加/删除功能的灵活参数管理
-
参数列表：除了诊断ID和子功能ID外，诊断服务还可以向目标ECU发送参数。参数列表包括请求和响应帧的参数列表。配置方法如下图所示，用户可以选择添加/删除各种类型的参数。
重要说明：
服务ID和子服务类型ID是必填字段（例如，会话控制中的DiagnosticSessionType）
其他参数根据诊断要求可选
实时消息预览
界面显示反映当前配置的动态生成的诊断消息：
发送请求：10 02 xx xx xx（其中xx表示用户定义的变量参数）
预期响应：50 02 xx
诊断服务参数
诊断模块参数支持七种数据类型，包括：无符号、有符号、单精度、双精度、十六进制、ASCII
-
无符号：无符号整数，其数据长度必须小于32位且为8的倍数，可以是8、16、24、32位。
-
有符号：有符号整数，其数据长度必须小于32位且为8的倍数，可以是8、16、24、32位。
-
单精度：单精度浮点数，固定数据长度为32位。用户直接输入和输出浮点数据。
-
双精度：双精度浮点数，固定数据长度为64位。用户直接输入和输出浮点数据。
-
十六进制：十六进制数组，数据长度必须是8的倍数。输入数据必须符合十六进制数据类型。
-
ASCII：ASCII字符串，数据长度为8的倍数。输入数据是ASCII字符数组，然后转换为十六进制进行传输。
配置组合服务消息
下载文件
组合服务目前仅支持下载文件服务。
-
配置服务名称。
-
选择用于CRC验证的文件。CRC验证的详细介绍将在后续章节中提供。
-

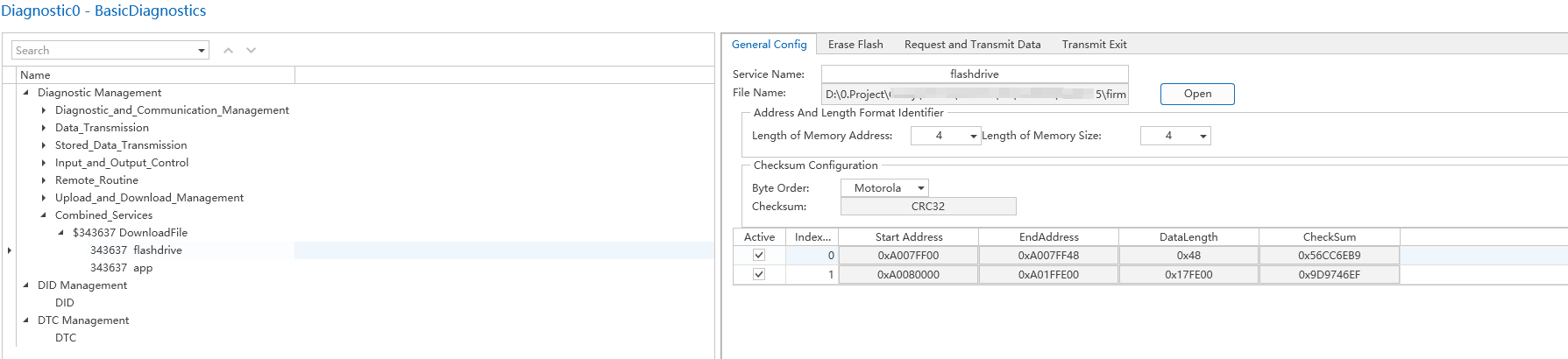

加载可执行文件。ETStudio支持加载VBF、S19和bin文件。加载后，可以在界面底部看到文件包含的段、地址、长度等信息。
-
删除可执行文件。
-
为TransferExit（0x37）命令选择参数类型。
校验和

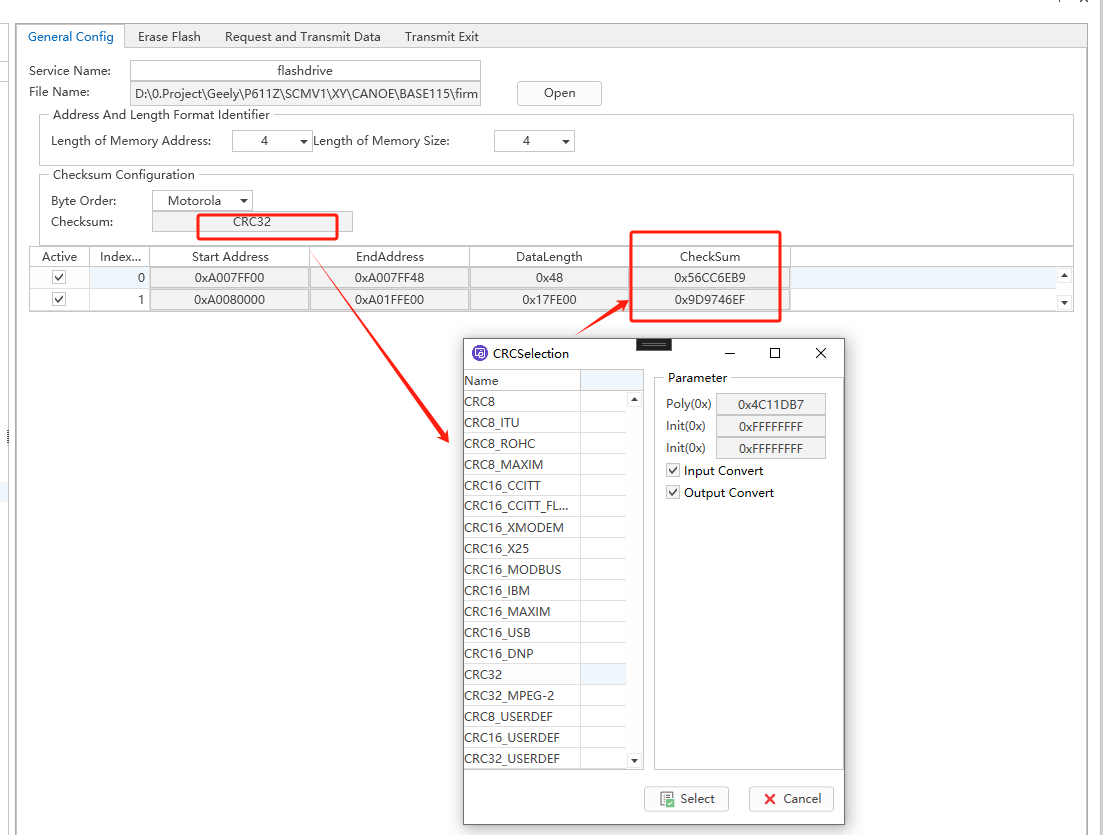

在程序下载过程中，为确保数据的完整性，需要校验和算法来验证数据的完整性和有效性。在ETStudio诊断模块的合规服务中，采用主流的CRC算法进行验证。其选择框如下图所示：
DID管理

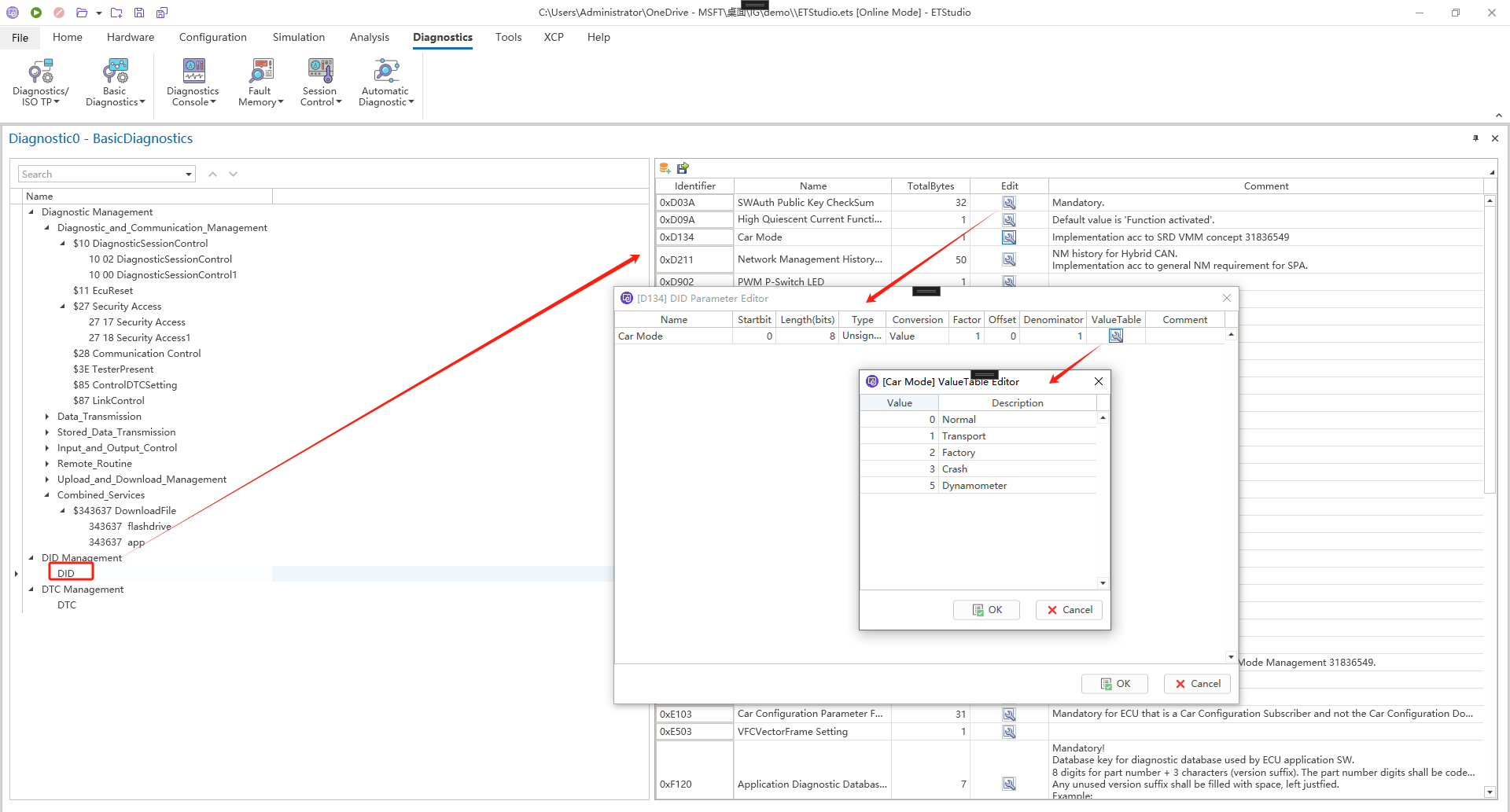

支持以Excel格式导入和导出DID信息，右键菜单包括添加、删除和全部删除，在右侧界面可以输入DID相关信息。

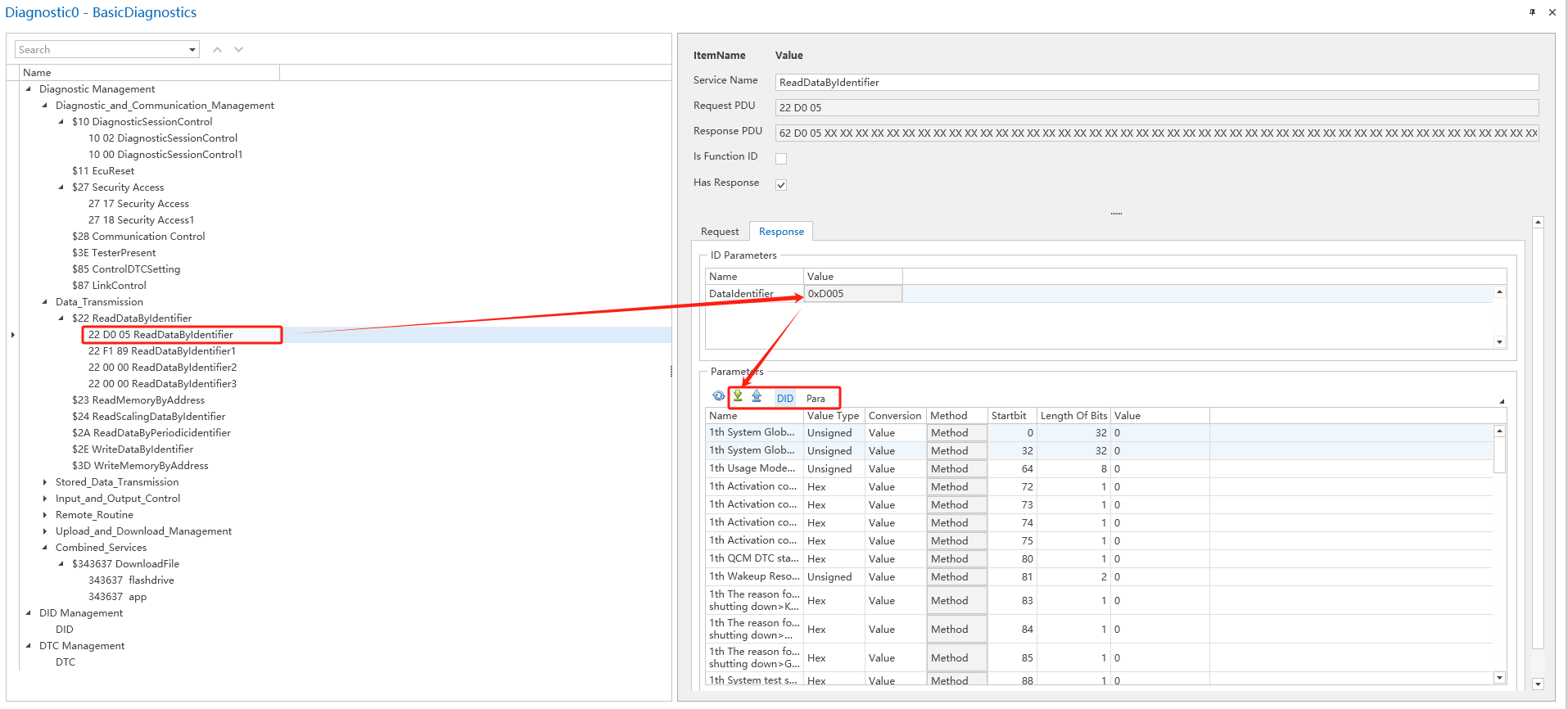

此功能将在上述$22ReadDataByIdentifier的响应中使用 如果DataIdentifier存在于DID管理中，点击下载按钮将配置的参数同步到当前服务， 如果需要更新DID管理数据，只需点击上传按钮， 如果使用DID管理中的格式进行解析，选择DID。如果使用当前界面中的参数解析，选择Para
DTC管理

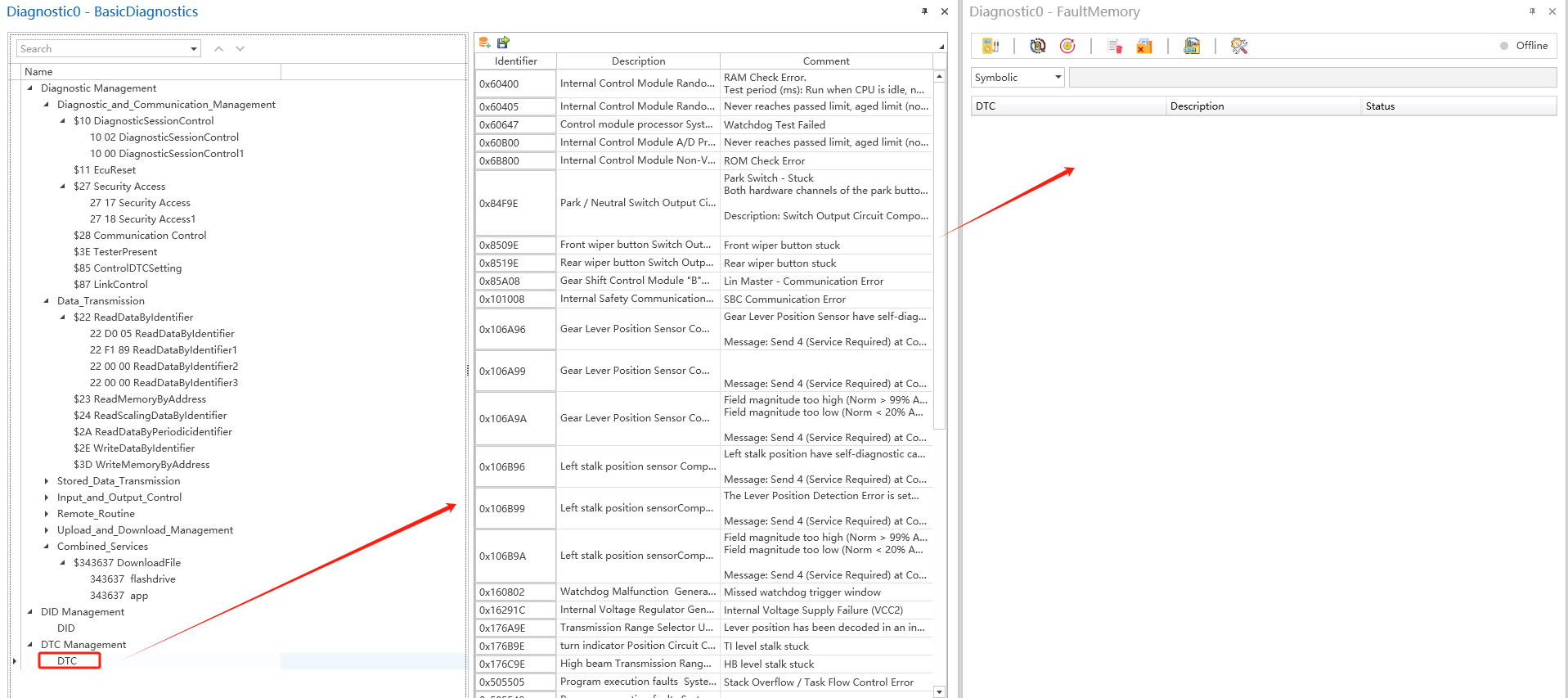

支持以Excel格式导入和导出DTC信息 右键菜单包括添加、删除和全部删除。在右侧界面可以输入DTC ID、描述信息和备注。成功输入后，输入的DTC信息可在故障内存模块中使用
