图形

  • 图形概述：

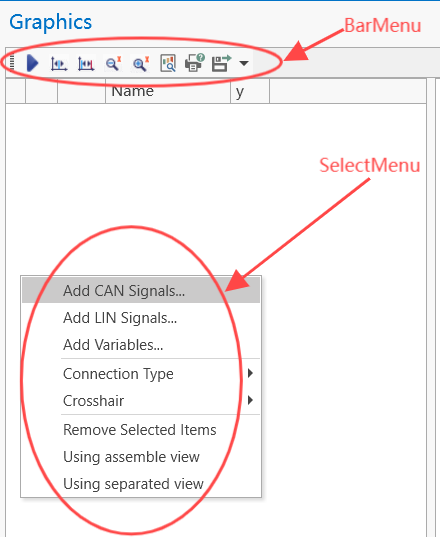

        图形是一个可视化工具，用于显示从CAN、LIN和系统变量接收的数据。用户可以通过图形功能分析和保存接收的数据，如缩放、测量、打印和导出等。图形功能包含在菜单栏和选择菜单中，您必须右键点击左侧面板的空白区域来显示选择菜单。见图1-1。

    Overview

    图1-1

使用图形​

  • 启动图形可视化系统

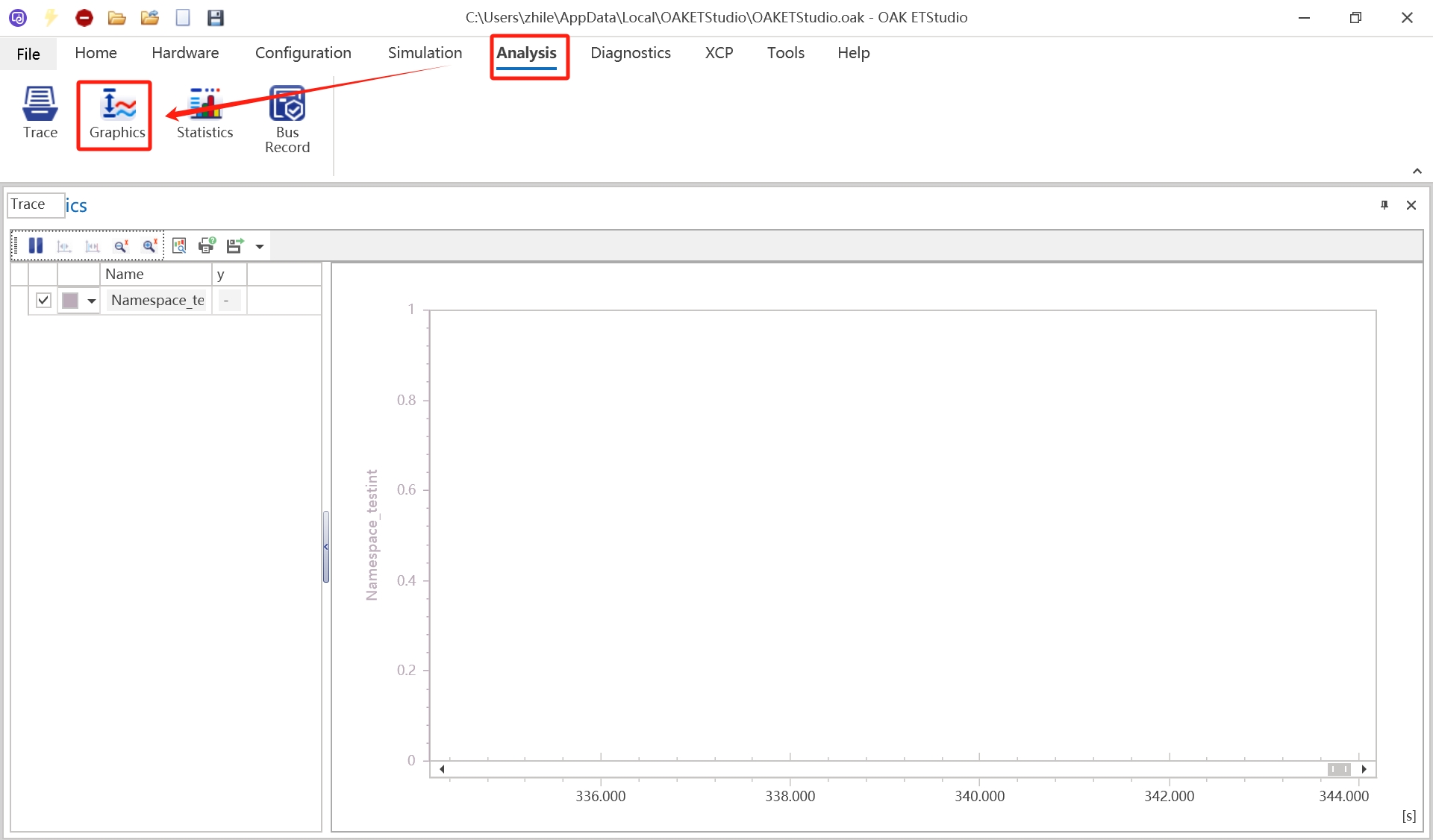

        打开OAK ETStudio，选择分析 -> 图形，然后图形可视化系统将被打开，见图1-2。

    Graphics-entry

    图1-2

菜单​

  • 1. 菜单栏概述​

            菜单栏提供开始/停止、测量、差值测量、放大、缩小、打印、打印预览和导出功能，见图1-3。

    BarMenu

    图1-3

        1-1. 开始-停止图形。​

        点击停止按钮暂停图形数据刷新，点击开始按钮继续图形数据刷新，见图1-4和图1-5

    Graphics-Stop Graphics-Start

    图1-4                                                                图1-5

        1-2. 测量。​

              尚未实现。

        1-3. 差值测量。​

                前提条件：必须暂停刷新图形数据。

                1-3-1: 未选择信号的差值测量。​

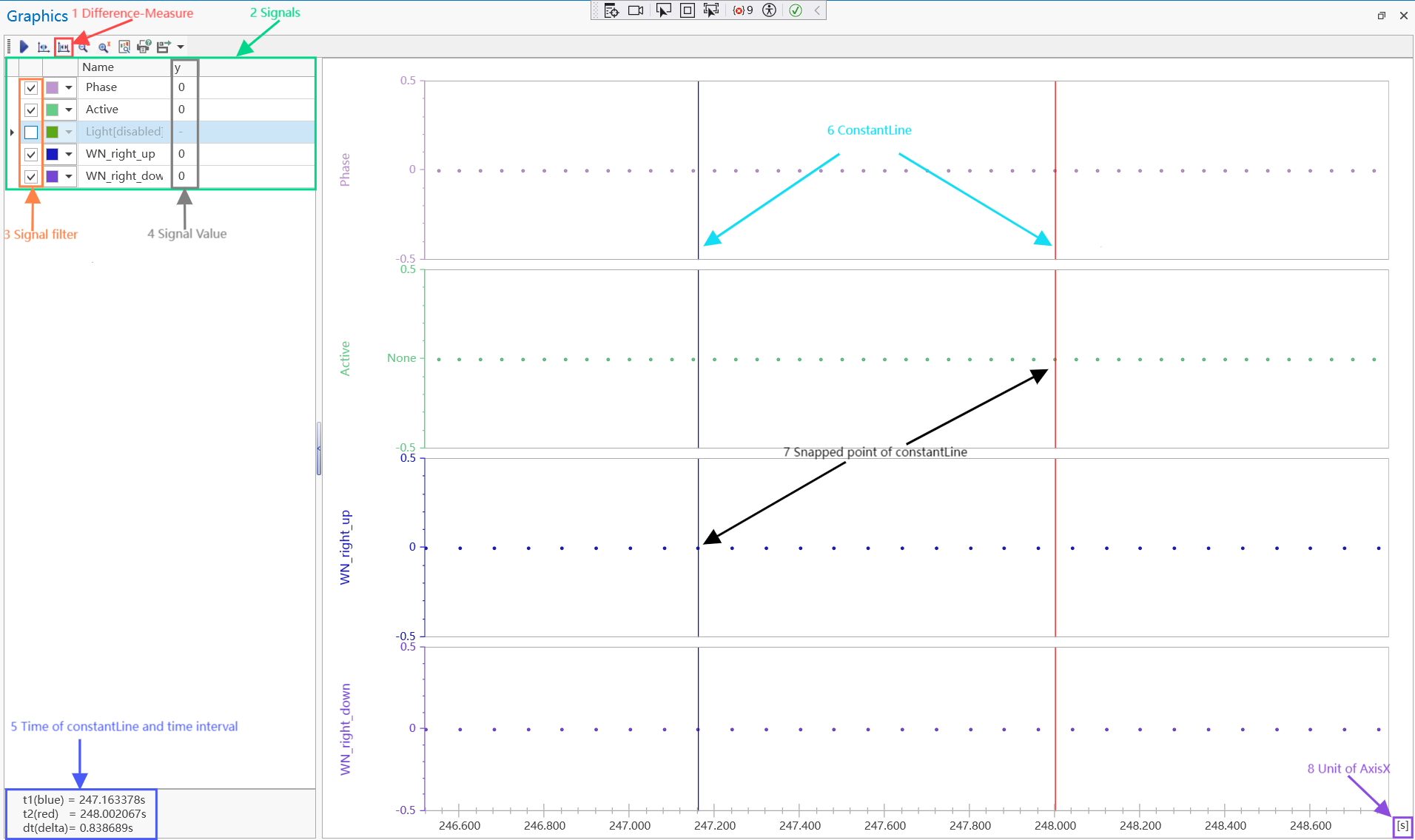

                点击差值测量按钮，然后将显示蓝色常量线和红色常量线，将任一常量线移动到您要测量的数据点，然后移动另一个。数据点的时间戳和您要测量的时间间隔将显示在图形图表的左下角。当您移动常量线时，它将贴附到最近的数据点并显示信号的值。见图1-6和图1-7。

    Diff-Measure-No-Signal

    图1-6

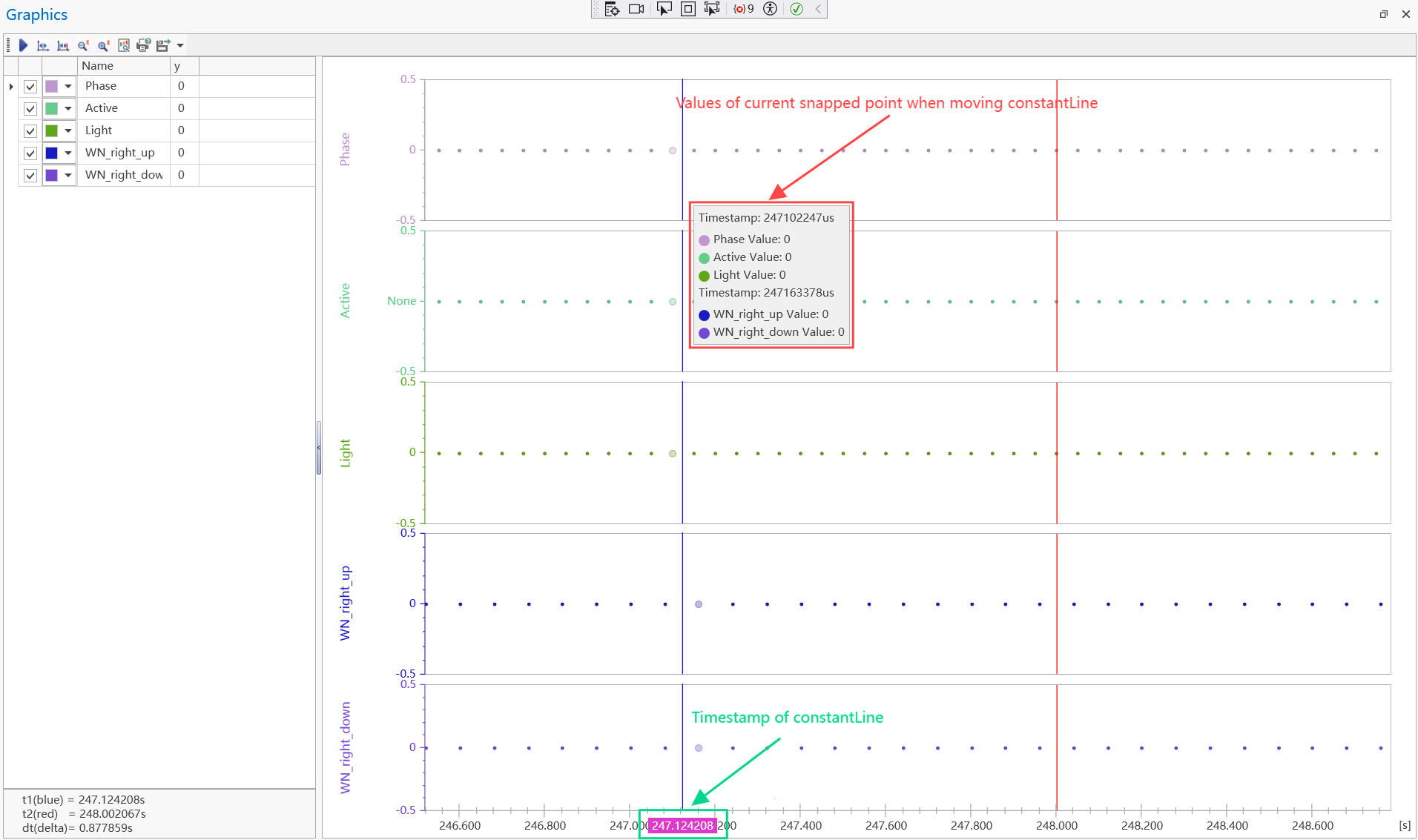

    Diff-Measure-No-Signal-Moving

    图1-7

                1-3-2: 选择信号的差值测量。​

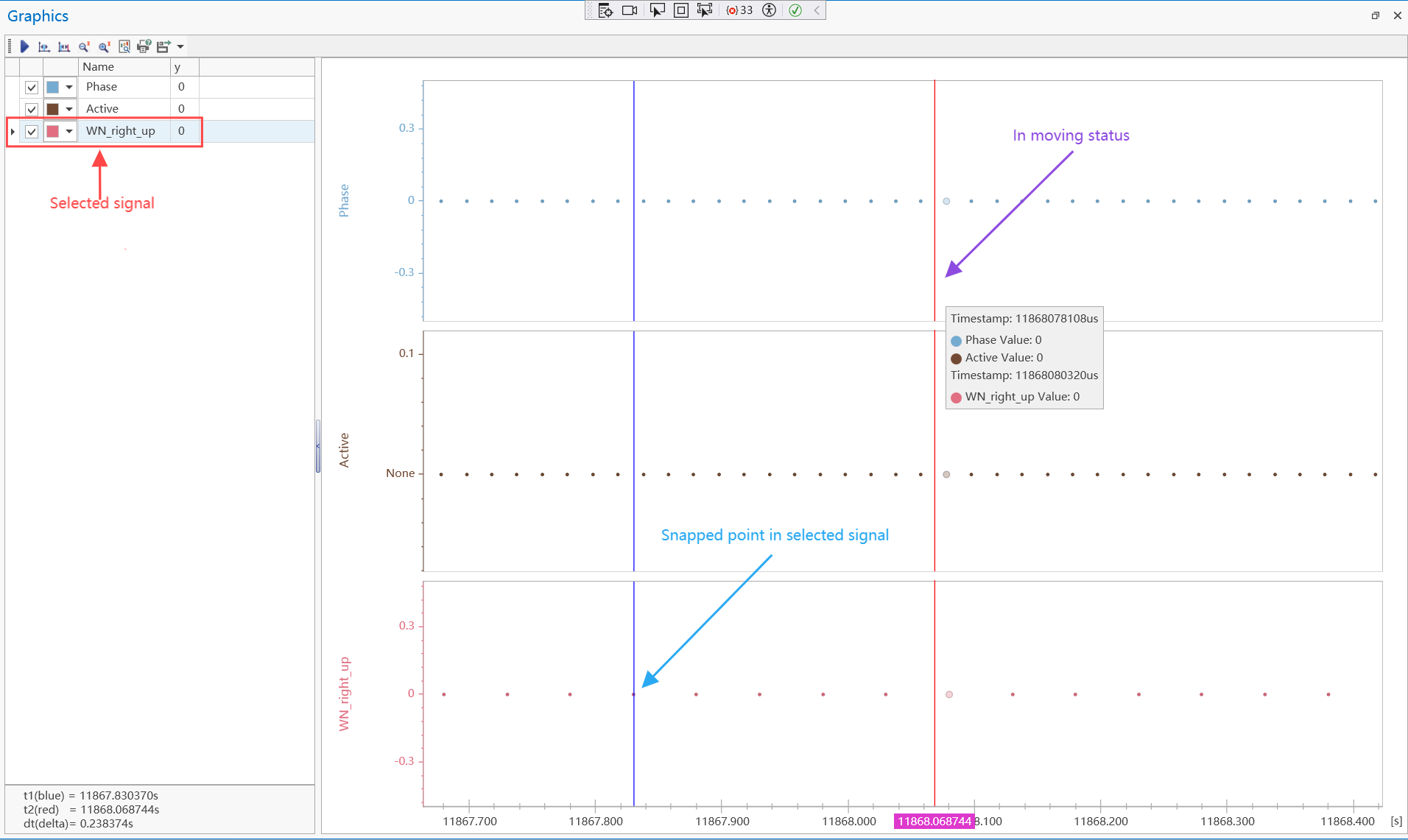

                在图形图表左侧面板中点击您要测量的信号。然后选择差值测量按钮，然后将显示蓝色常量线和红色常量线，将任一常量线移动到您要测量的数据点，然后移动另一个。数据点的时间戳和您要测量的时间间隔将显示在图形图表的左下角。当您移动常量线时，它将贴附到所选信号中最近的数据点并显示信号的值。见图1-8。

    Diff-Measure-Selected-Signal-Moving

    图1-8

        1-4: 缩放。​

            前提条件：必须暂停图形数据刷新

                1-4-1: 缩小​

                    将鼠标移动到信号点、坐标轴或图表中您要缩放的任何位置，然后向后滚动鼠标滚轮。或使用以下任何方法。

                     1. 按键盘上的Alt键，然后按下鼠标左键。

                     注意： 按Ctrl + Z恢复到之前状态。

                1-4-2: 放大​

                    将鼠标移动到信号点、坐标轴或图表中您要缩放的任何位置，然后向前滚动鼠标滚轮。或使用以下任何方法。

                     1. 按键盘上的Shift键，然后按下鼠标左键。

                     2. 按键盘上的Shift键，然后按下鼠标左键并移动鼠标，最后在图表中将创建一个矩形。然后释放鼠标。

                     注意： 按Ctrl + Z恢复到之前状态。

        1-5: 打印预览：​

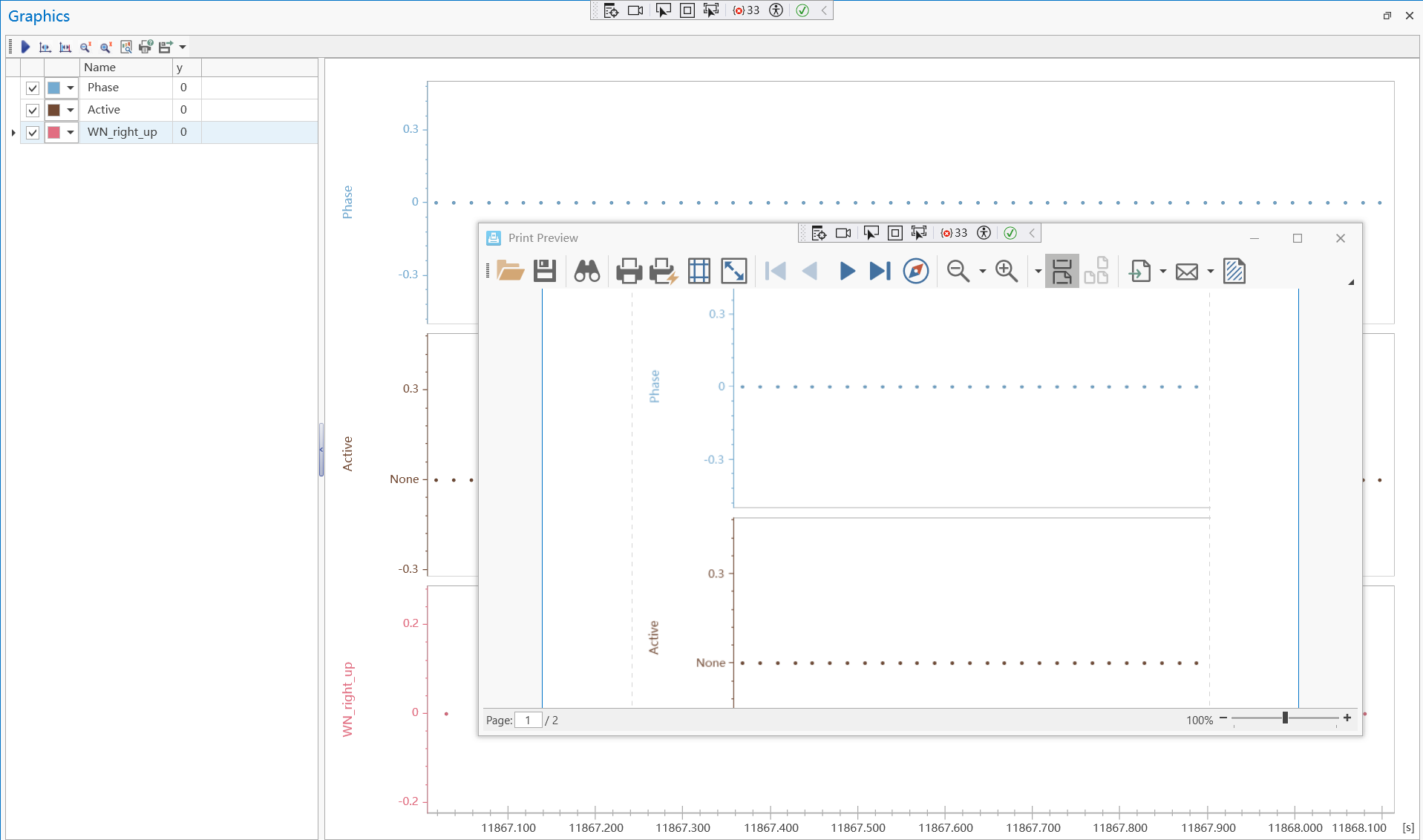

                     打印预览提供预览当前图表的功能，用户也可以打印或保存预览的图片。见图1-9。 Print-preview

    图1-9

        1-6: 打印：​

                     打印当前图表，用户可以选择打印样式。

        1-7: 导出：​

                     将当前图表导出为选定的文件类型。支持的文件类型有PDF、HTML、MHT、XLS、XLSX、RTF、DOCX和图像。

  • 2. 选择菜单概述​

           选择菜单包括添加CAN信号、添加LIN信号、添加变量、信号样式、十字线、移除选定项目、使用组合视图和使用分离视图。

        2-1: 添加CAN信号：​

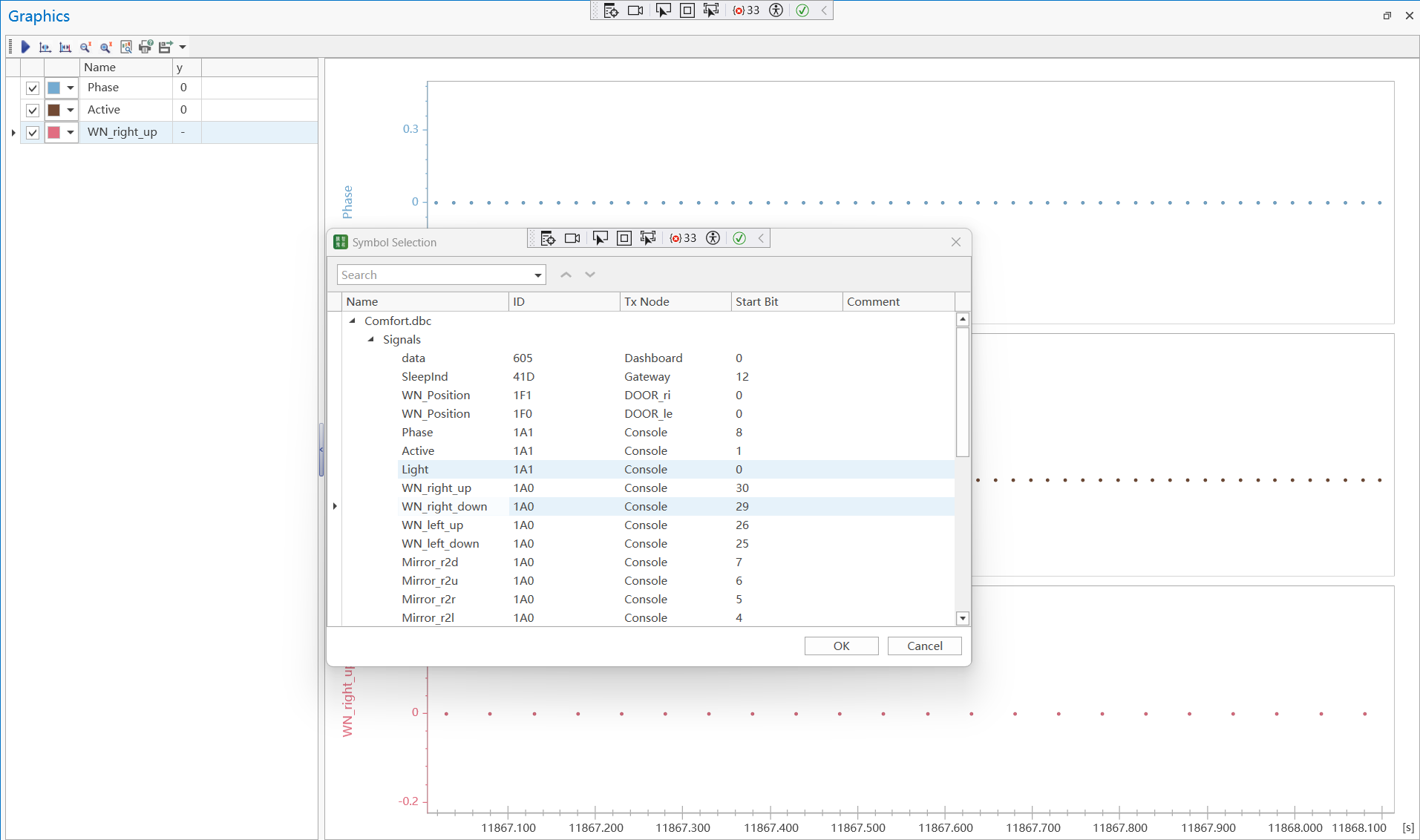

                     在图形图表左侧面板的任何空白点用鼠标右键点击，然后在弹出菜单中选择添加CAN信号。将打开一个对话框窗口，然后选择您要观察的信号并点击确定按钮。最后选定的信号将被添加到图形图表左侧面板中。见图1-10。 Add-CAN-Signal

    图1-10

        2-2: 添加LIN信号：​

                     尚未实现。

        2-3: 添加系统变量：​

                     在图形图表左侧面板的任何空白点用鼠标右键点击，然后在弹出菜单中选择添加变量。将打开一个对话框窗口，然后选择您要观察的信号并点击确定按钮。最后选定的变量将被添加到图形图表左侧面板中。

        2-4: 选择信号显示样式：​

                2-4-1: 线条​

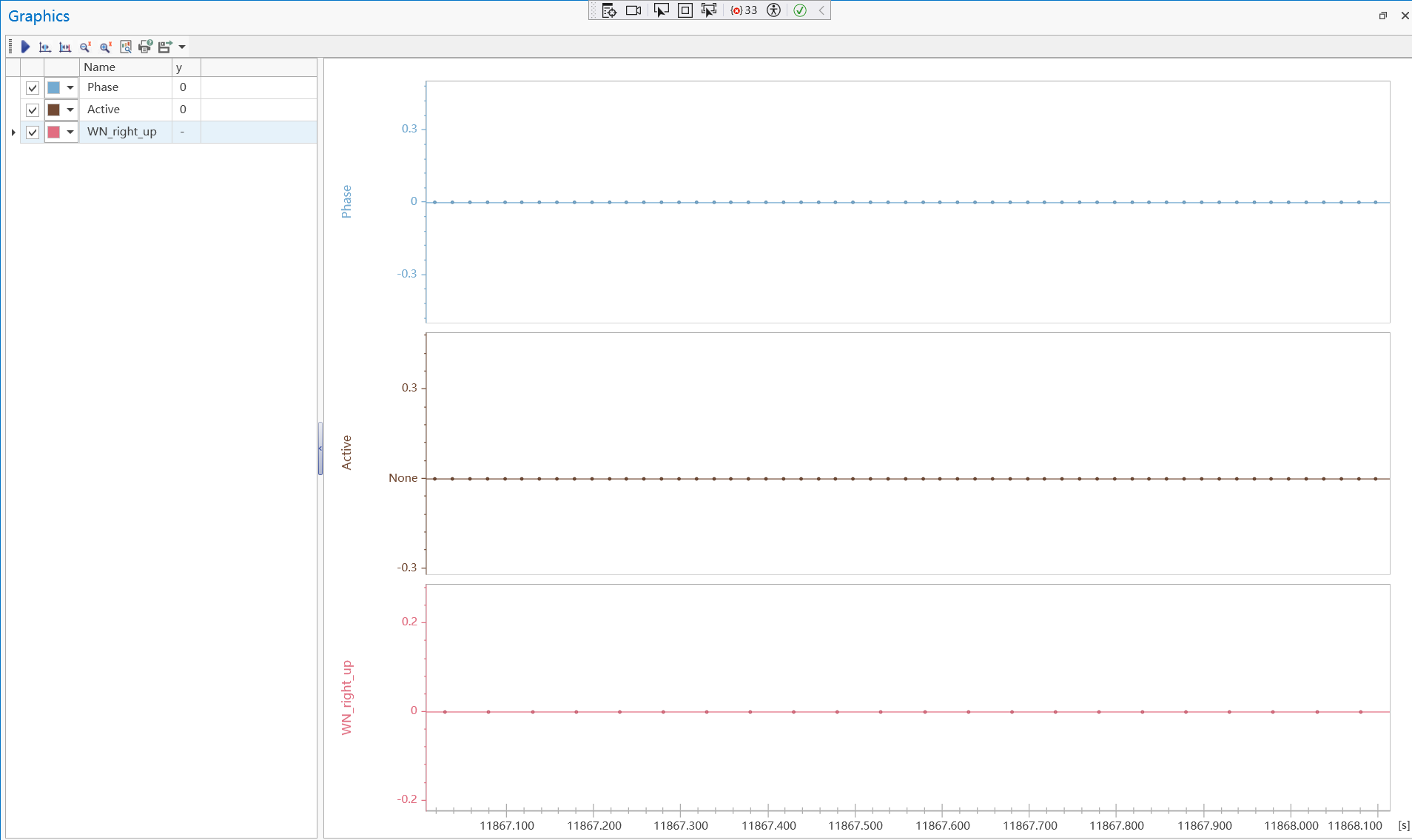

                     在图形图表左侧面板的任何空白点用鼠标右键点击，然后在弹出菜单中选择连接类型 -> 线条。然后图形图表中的数据将使用线条显示。见图1-11。 ConnectionTypeLine 图1-11

                2-4-2: 阶梯​

                     在图形图表左侧面板的任何空白点用鼠标右键点击，然后在弹出菜单中选择连接类型 -> 阶梯。然后图形图表中的数据将使用阶梯显示。

                2-4-3: 点​

                     在图形图表左侧面板的任何空白点用鼠标右键点击，然后在弹出菜单中选择连接类型 -> 点。然后图形图表中的数据将使用点显示。

        2-5: 十字线：​

                概述：十字线用于检查图形中数据点的值，无论图形的状态如何，即可在运行和暂停状态下使用。

                2-5-1: 启用​

                     在图形图表左侧面板的任何空白点用鼠标右键点击，然后在弹出菜单中选择十字线 -> 启用。

                2-5-2: 禁用​

                     在图形图表左侧面板的任何空白点用鼠标右键点击，然后在弹出菜单中选择十字线 -> 禁用。

                2-6: 移除选定项目​

                     选择您要移除的项目。然后在图形图表左侧面板的任何空白点用鼠标右键点击，然后在弹出菜单中选择移除选定项目。最后选定的项目将从图形图表中移除。用户可以一次移除单个或多个项目。

                2-7: 使用组合视图​

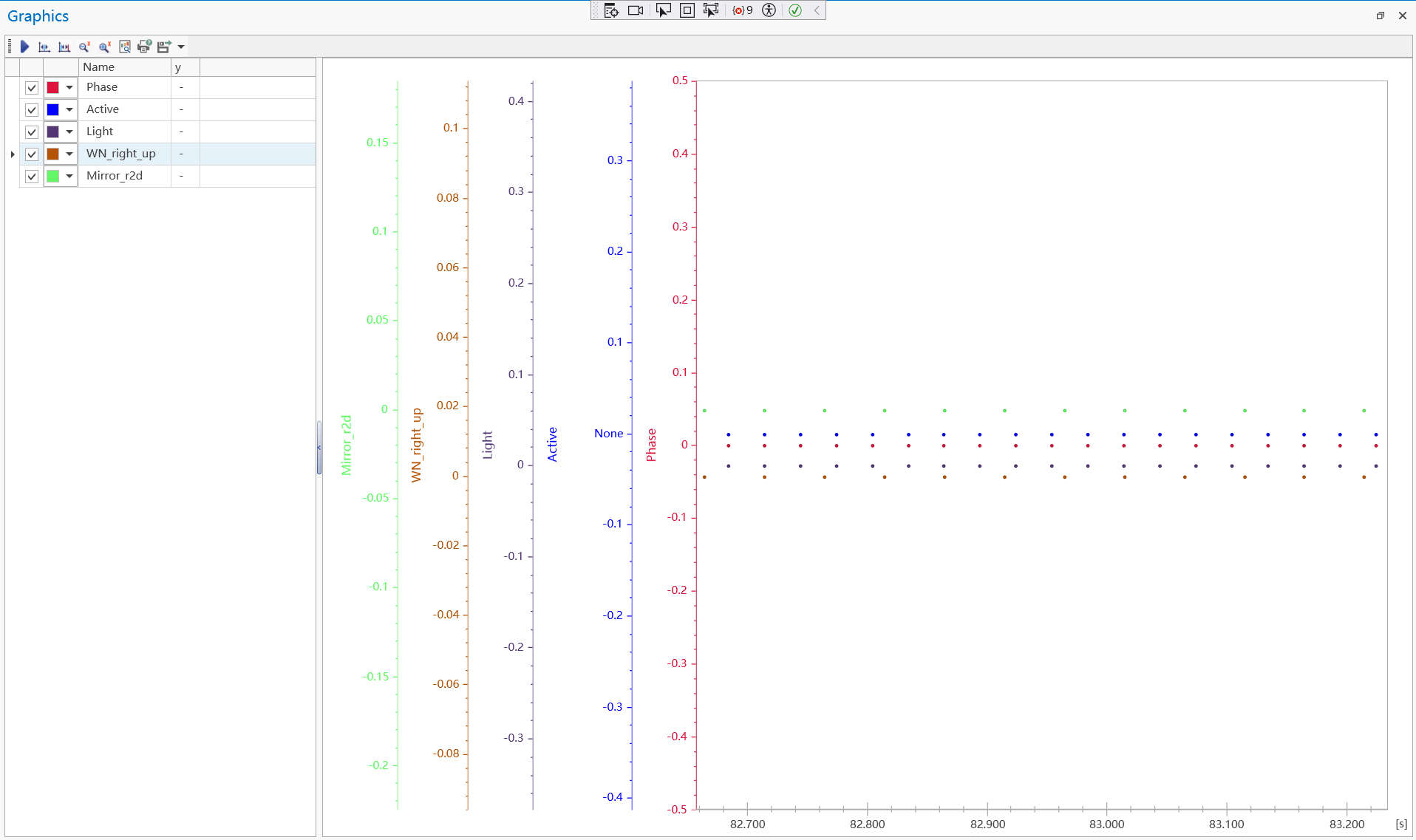

                     在图形图表左侧面板的任何空白点用鼠标右键点击，然后在弹出菜单中选择使用组合视图。最后所有选定的项目将显示在一个图表中。见图1-12。 all-in-one

                2-8: 使用分离视图​

                     在图形图表左侧面板的任何空白点用鼠标右键点击，然后在弹出菜单中选择使用分离视图。最后所有选定的项目将显示在分离的图表中。
