回放功能

1. 启动OAK ETStudio​

  1. 安装OAK ETStudio后，双击桌面图标启动上位机应用程序
    alt text

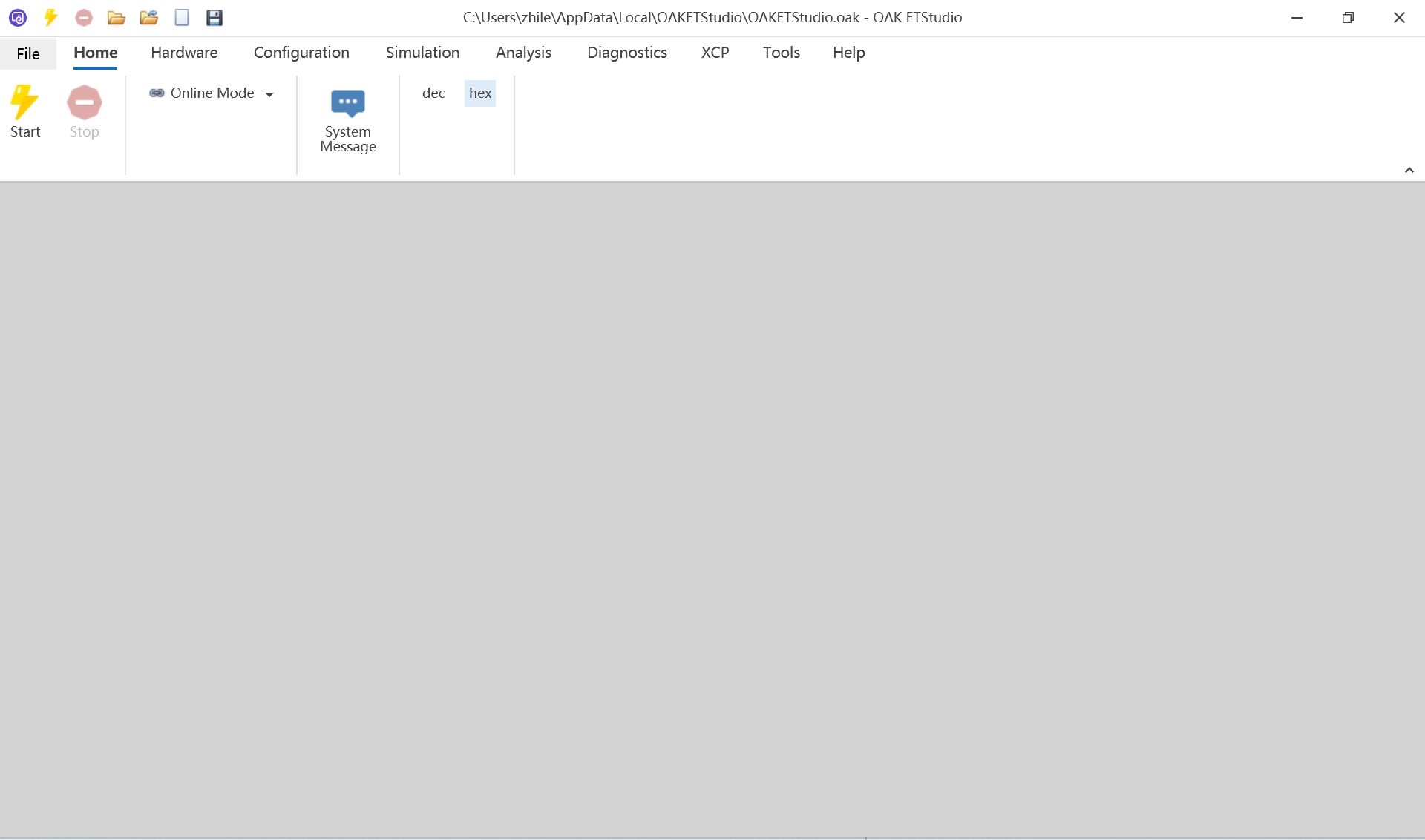

  2. OAK ETStudio主界面：
    alt text

2. 硬件配置​

  1. 通过USB连接OakM1000/M1010。OAK ETStudio将自动检测设备。如果未检测到：

    • 验证物理连接
    • 重启OAK ETStudio

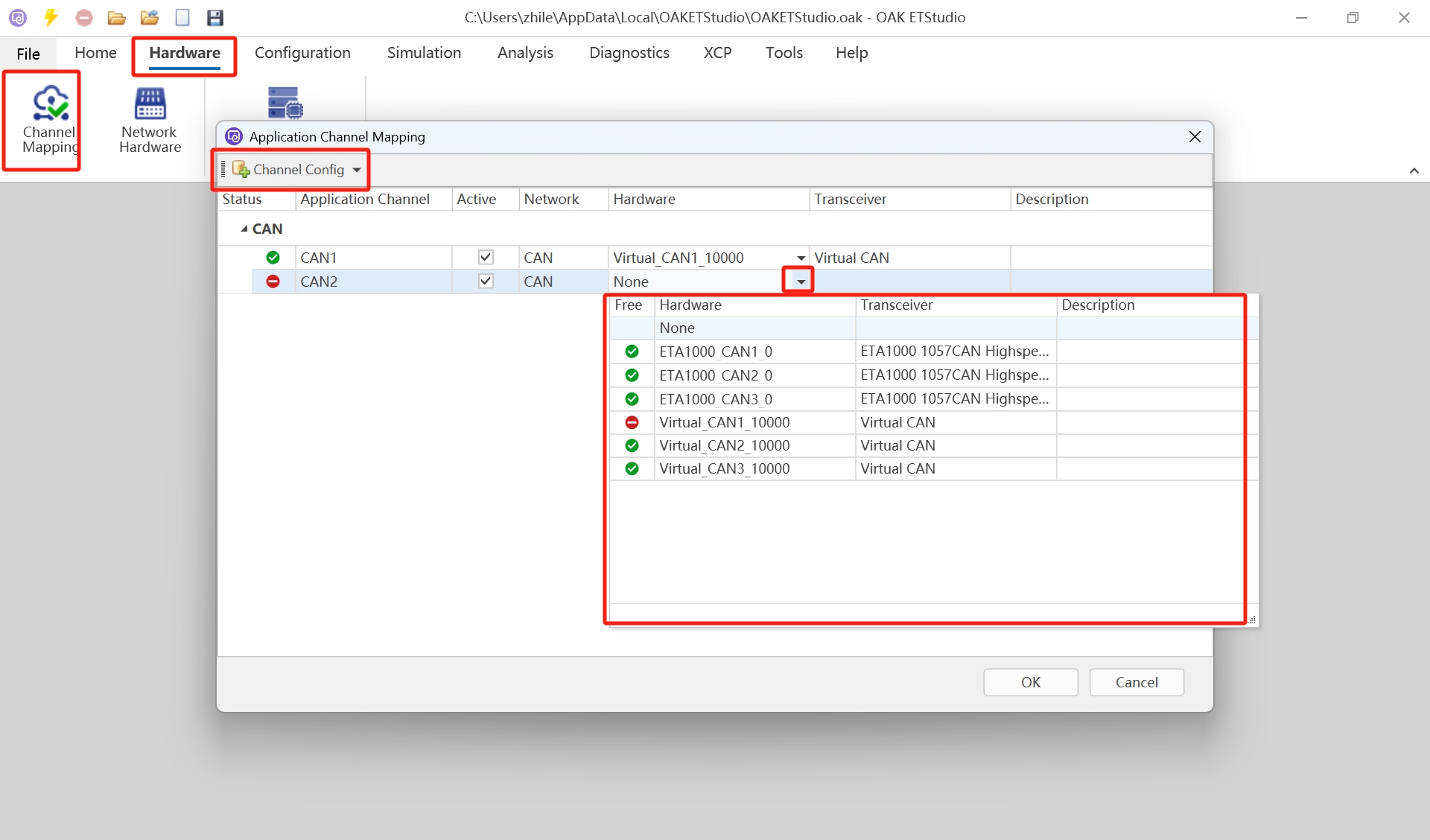

  2. 配置通道映射：
    alt text

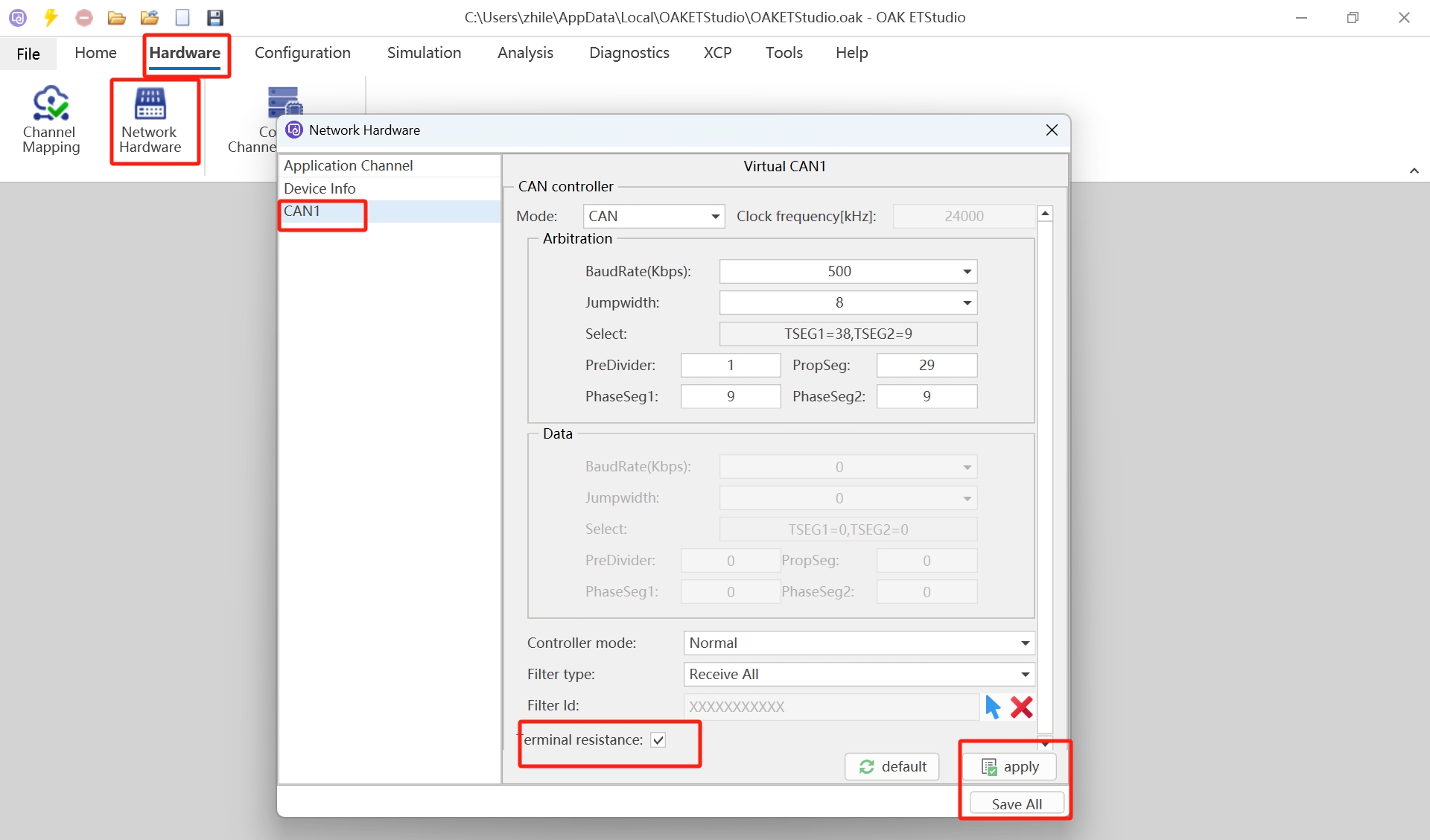

  3. 配置网络硬件：
    alt text

3. 通过IG发送CAN消息​

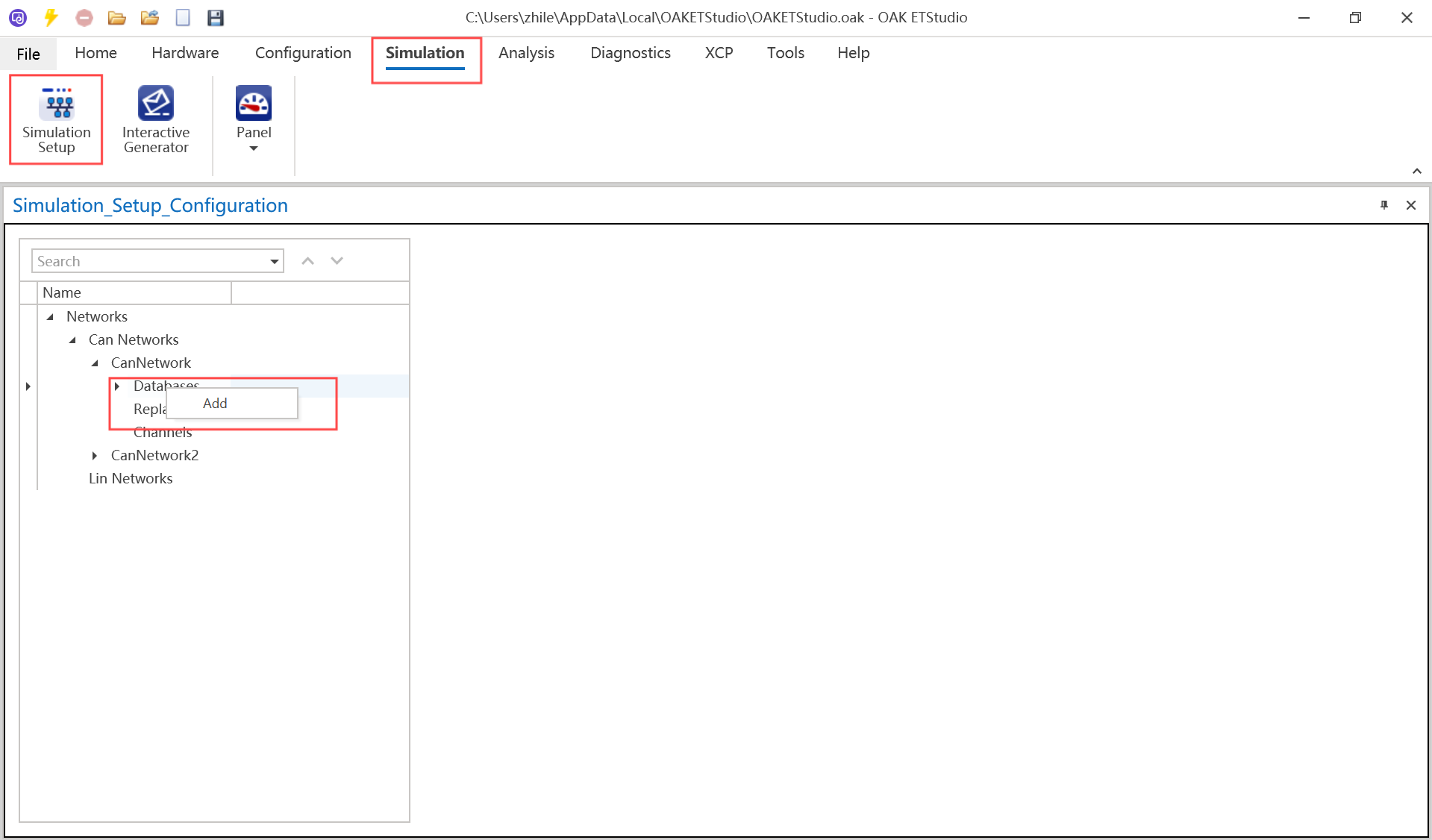

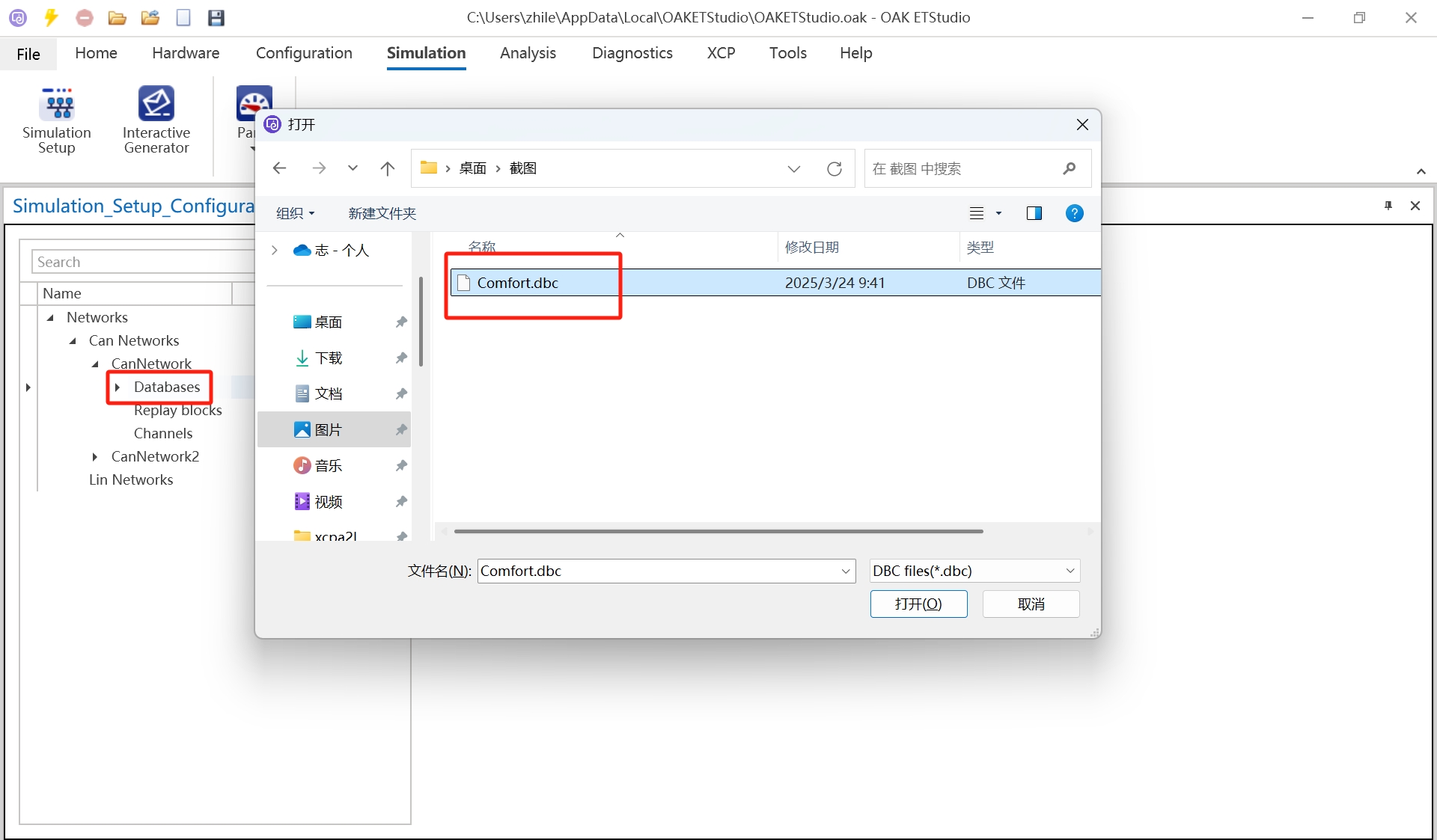

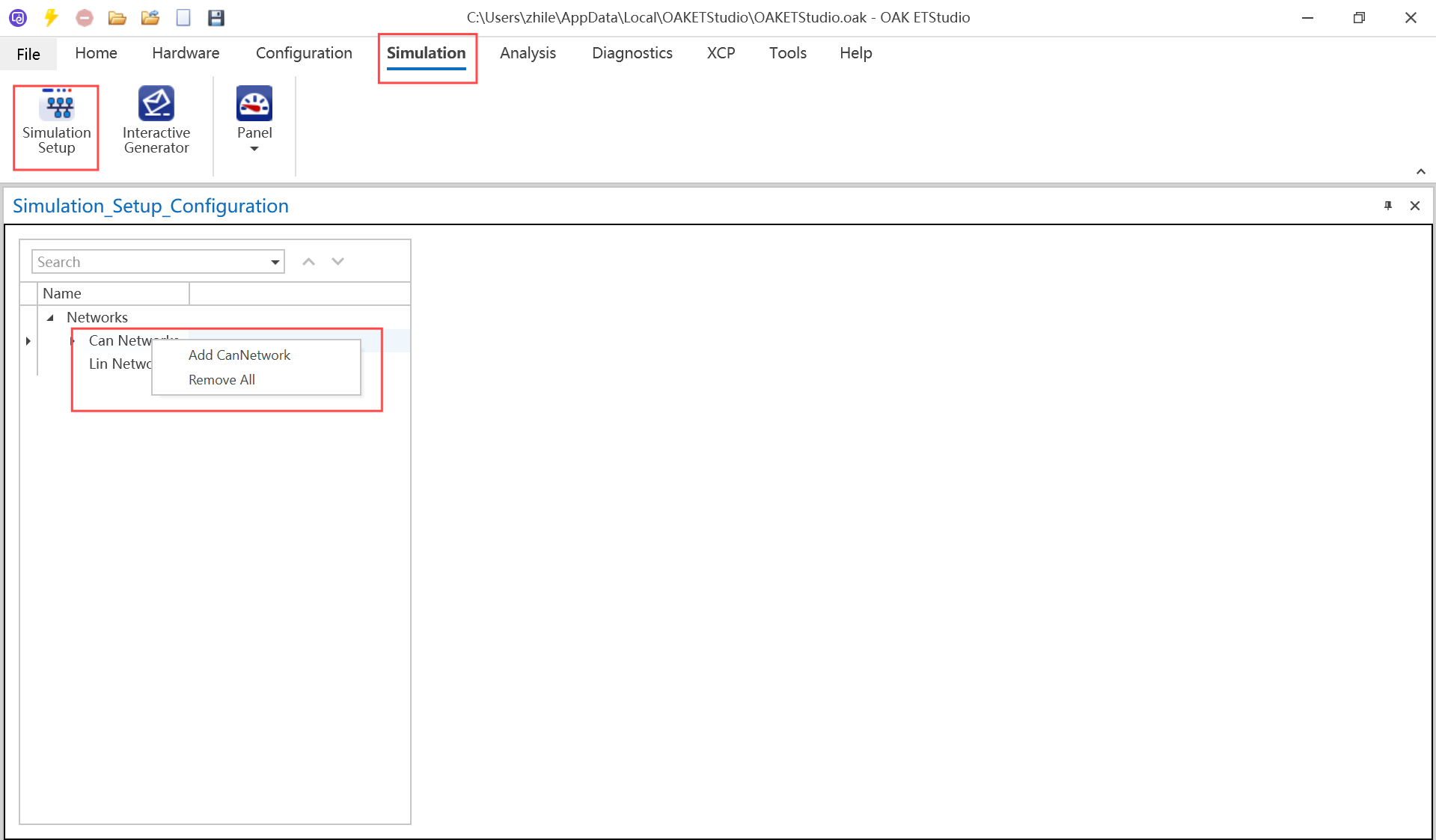

  1. 在仿真设置中加载DBC文件：
    alt text alt text alt text

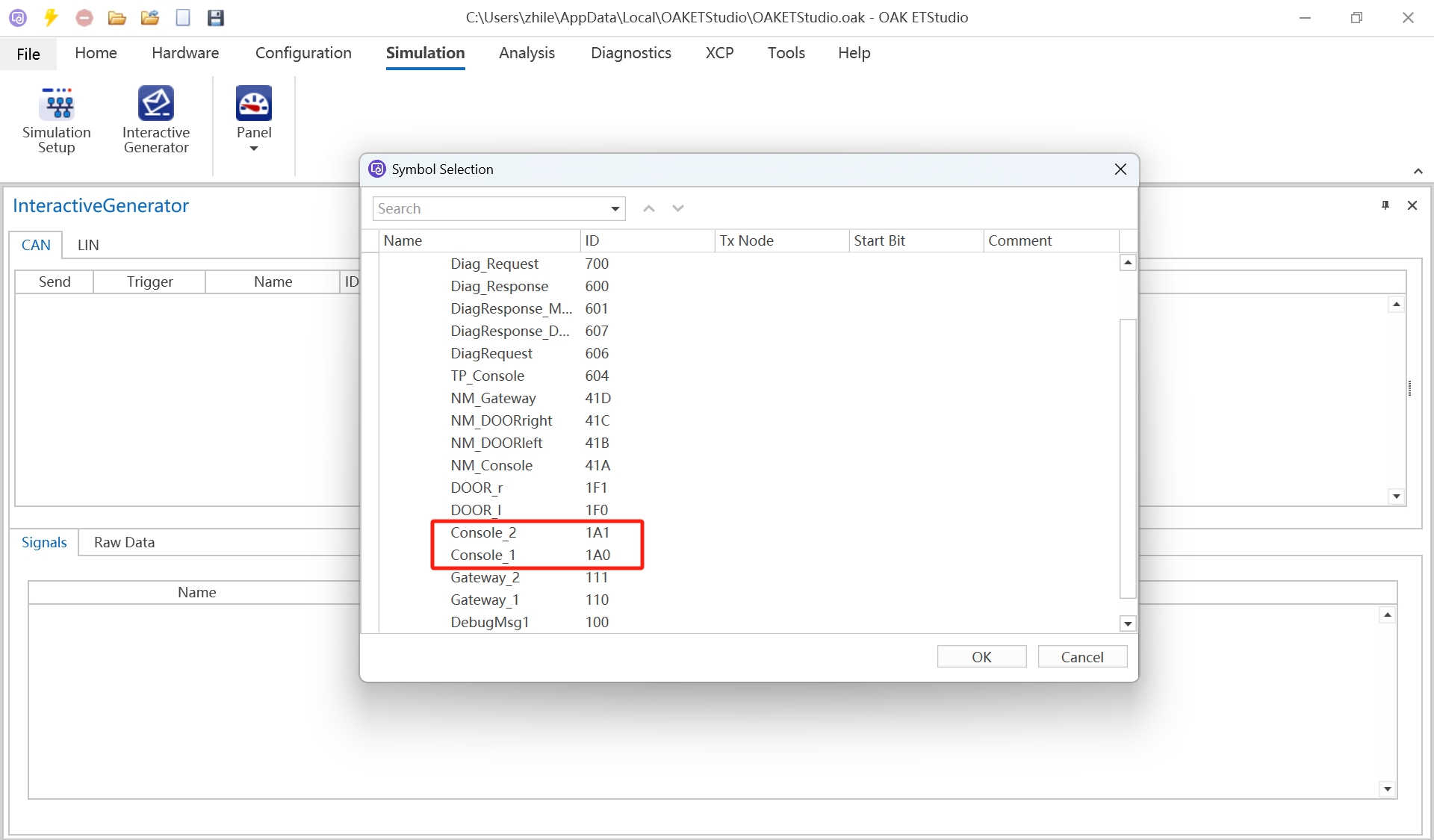

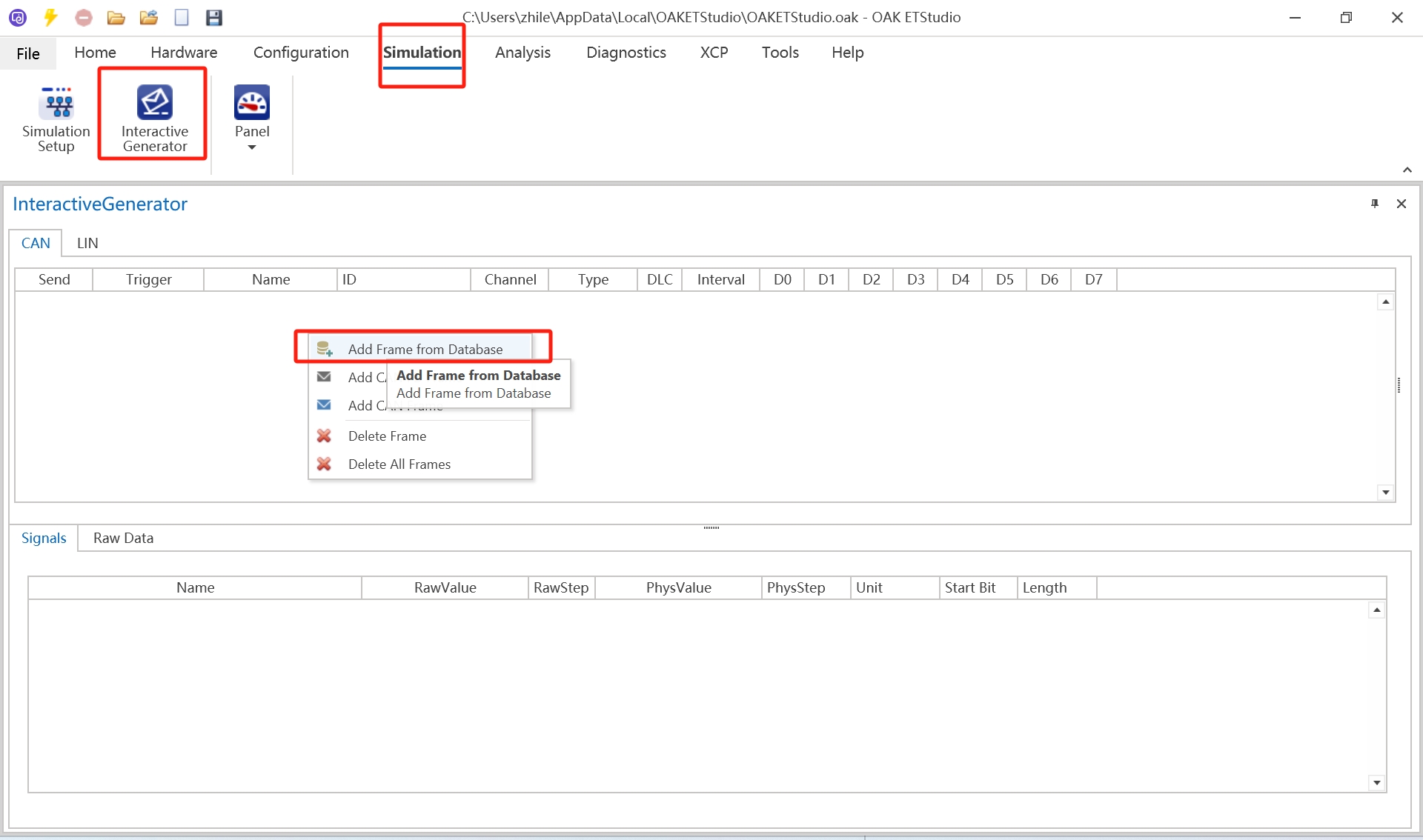

  2. 在IG界面中右键点击，通过上下文菜单发送CAN消息：
    alt text
    alt text

  3. 点击开始测量 alt text 开始数据采集

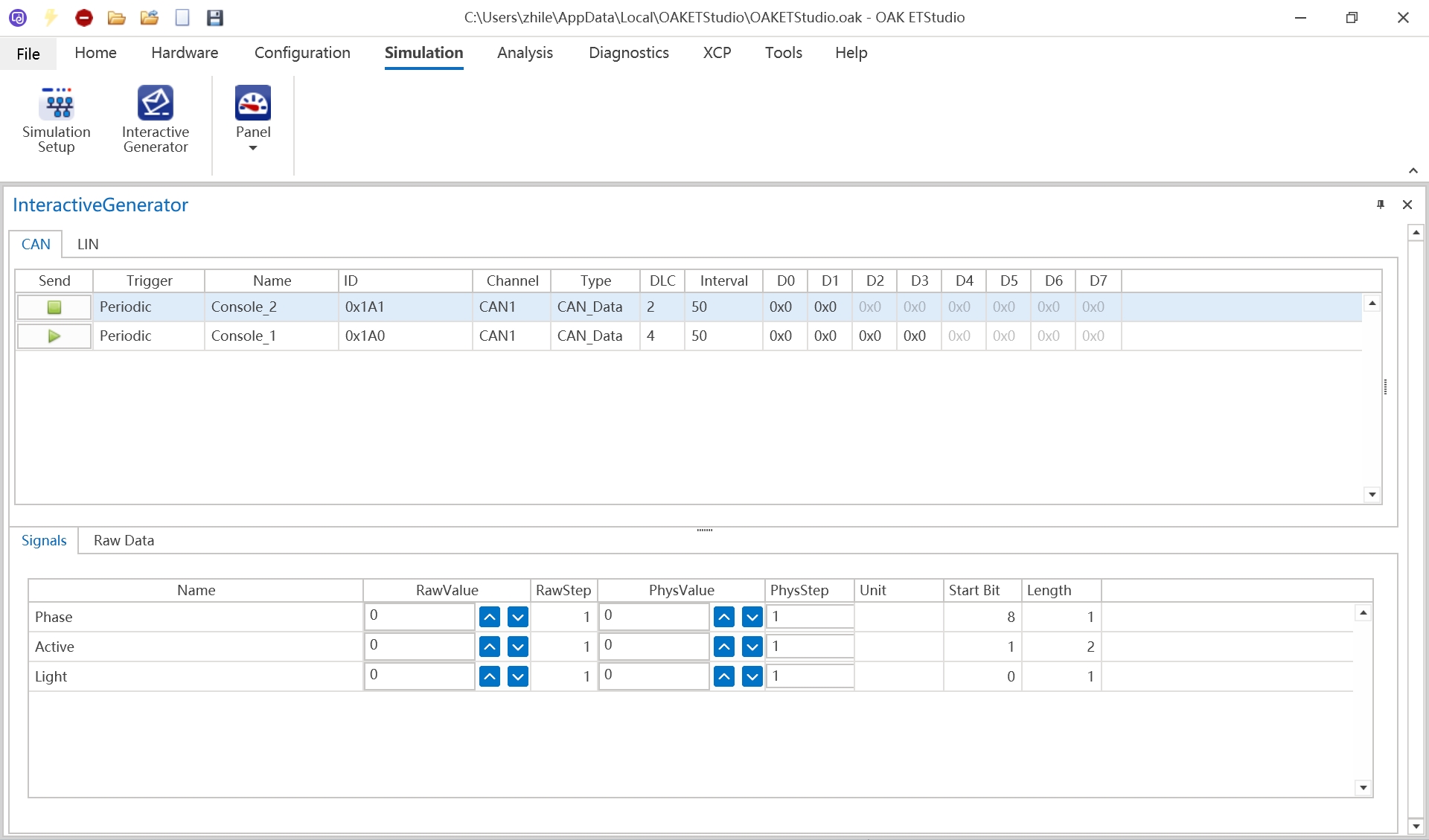

  4. 在IG中点击绿色三角形按钮进行周期性CAN传输：
    alt text

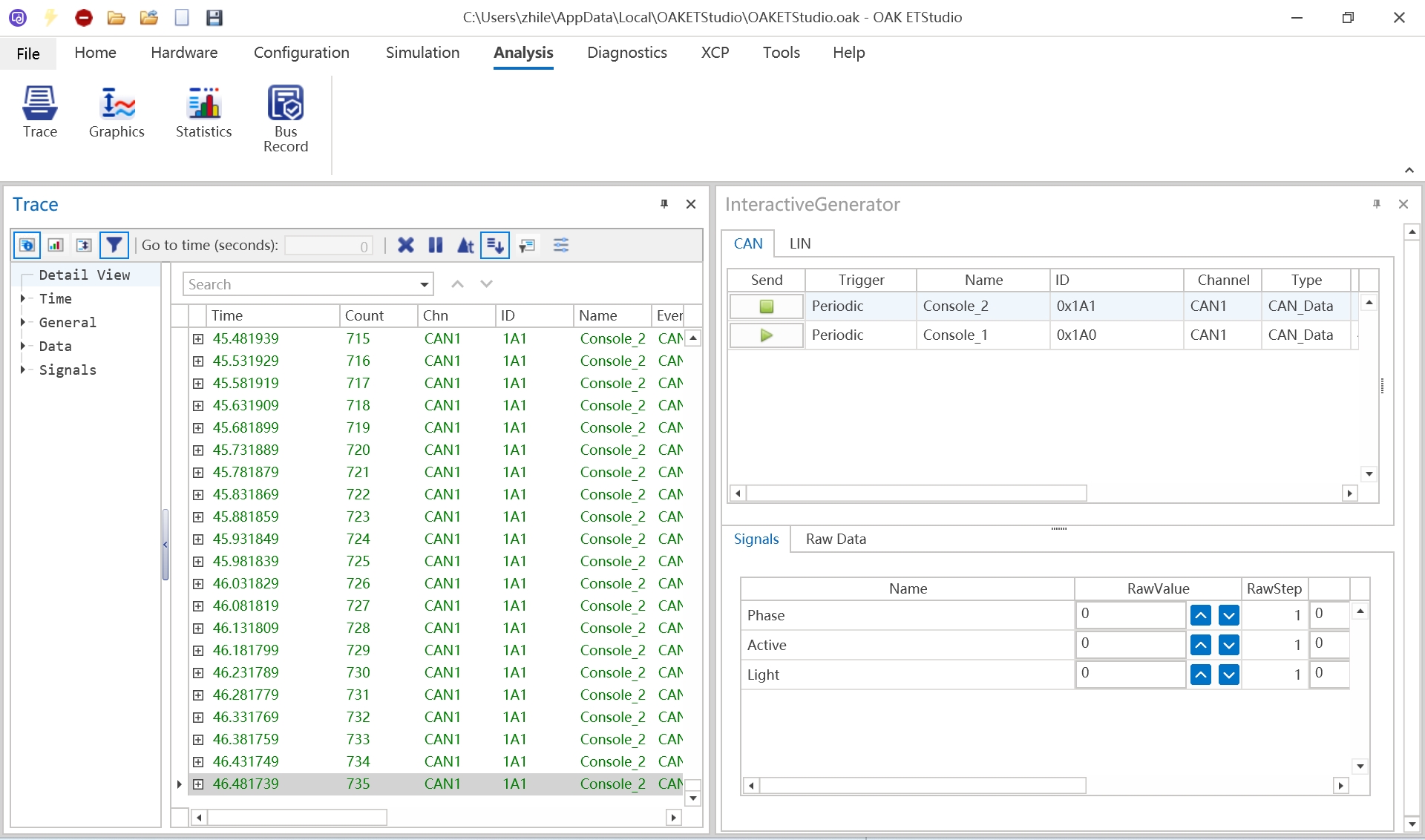

4. 在跟踪中监控消息​

alt text

5. 在图形中可视化信号​

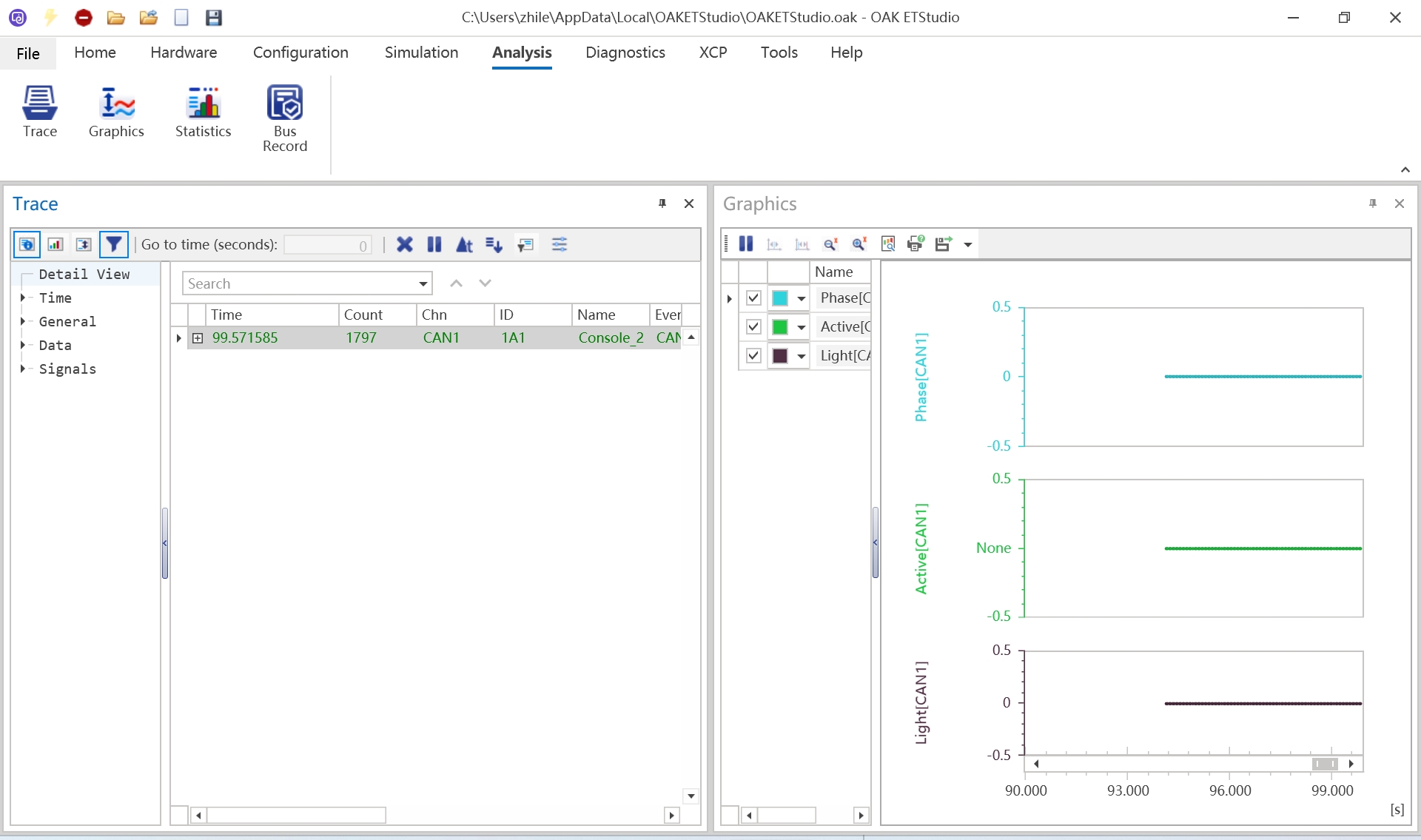

  • 将消息从跟踪拖拽到图形中进行自动信号显示：
    alt text
