C 小程序设计

ETStudio 的小程序功能基于开源 VS Code，具有良好的可扩展性。理论上支持多种语言，但为符合当前用户的使用习惯，主要支持 C++ 与 C 语言的小程序设计、编译与运行。小程序使用标准的 C/C++ 编译器，除可调用软件提供的函数接口外，用户也可以引用 Windows 系统资源或其他现有库进行扩展。

小程序的主要用途​

小程序是 ETStudio 的重要扩展机制，使 ETStudio 能满足仿真、分析、测试与诊断等复杂需求，并持续扩展其功能。小程序的典型用途包括：

  1. 使用易理解的编程语言模拟节点或模块；
  2. 生成事件报文、周期报文或带有附加条件的重复报文；
  3. 使用 PC 键盘模拟操作按钮等人工操作事件；
  4. 模拟节点的定时或网络事件；
  5. 模拟多个时间驱动事件，每个事件实现特定行为；
  6. 模拟常规操作、诊断或生产流程；
  7. 模拟物理参数或报文的变化；
  8. 模拟模块或网络故障以评估容错/防错机制；
  9. 提供网络测试、诊断等功能性测试库。

小程序的设计思路与使用规范​

ETStudio 的 C 小程序与 CAPL 类似，是一种触发式的执行模型。理解其设计思路有助于编写高效、稳定的仿真逻辑。

1. 触发式设计思路​

ETStudio C 小程序的整体设计思路是：

  • 用户操作（如点击 Panel 按钮）触发系统变量的变化；
  • 该系统变量被绑定到 C 小程序的 OnSysVarUpdate 事件中；
  • 在 Update 回调函数中处理对应的业务逻辑；
  • 处理完成后立即退出，不阻塞主线程。

该模式与 CAPL 中通过 on envVar / on key 等事件触发处理的思路一致，强调回调函数。

2. 主程序中的休眠函数（delay_ms / delay_us）​

为了兼容用户在主程序 OnStart 中使用休眠函数的行为，ETStudio 提供了不会卡死的延时函数：

  • delay_ms：毫秒级延时
  • delay_us：微秒级延时

在 OnStart 中可以安全使用上述函数，在Stop时不会阻塞主程序的其他事件处理。

3. 事件函数中的休眠函数（推荐用法）​

严谨的编程习惯是：在以下事件回调函数中使用 delay_ms / delay_us / Sleep 等任何休眠函数（行为类似 CAPL）：

  • OnTimer：定时器事件
  • OnReceiveFrame：报文接收事件
  • OnSysVarUpdate：系统变量更新事件
  • 其他自定义事件函数

代码编辑器简介​

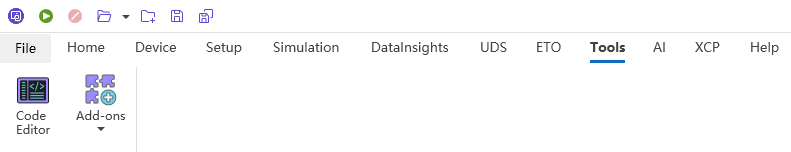

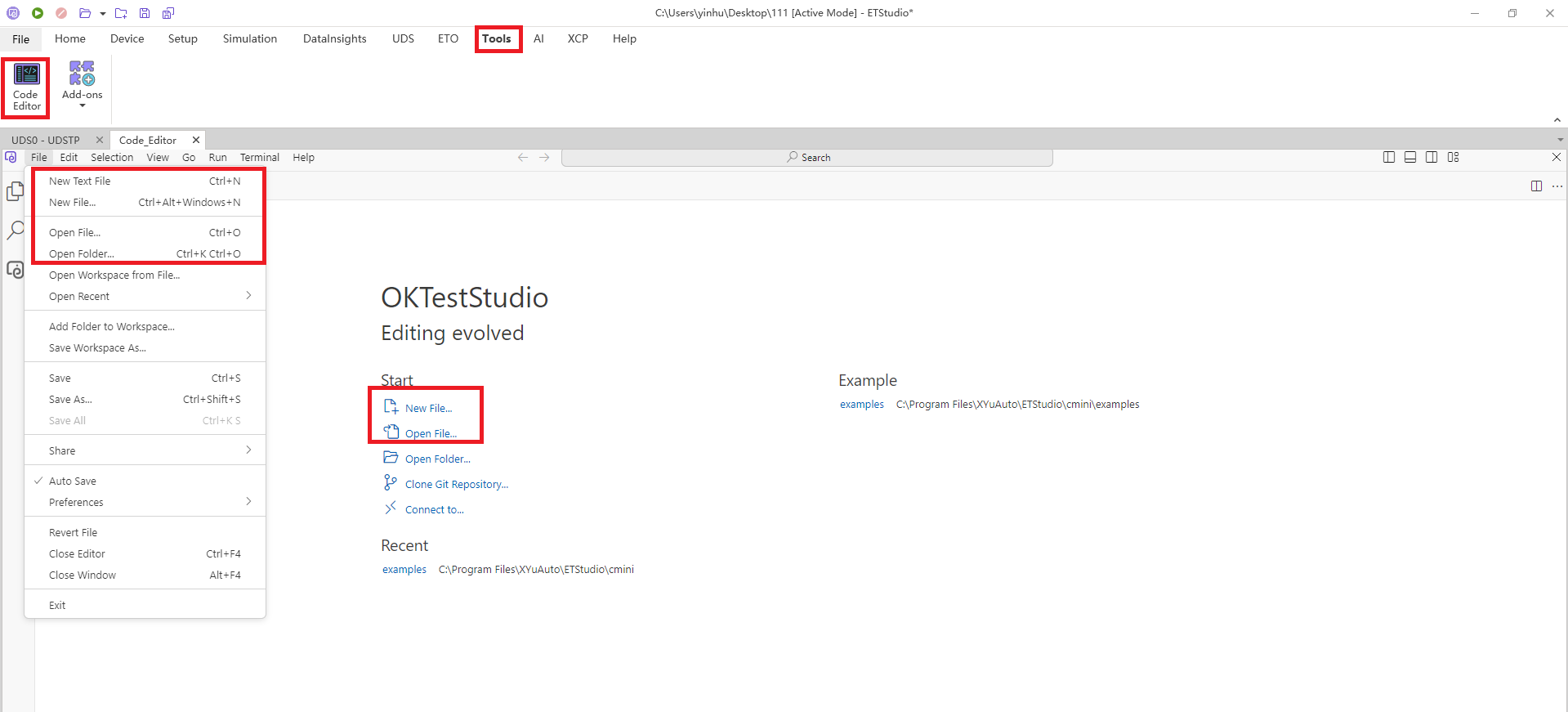

可通过主界面 Tools 下的 Code Editor 图标打开代码编辑器界面：

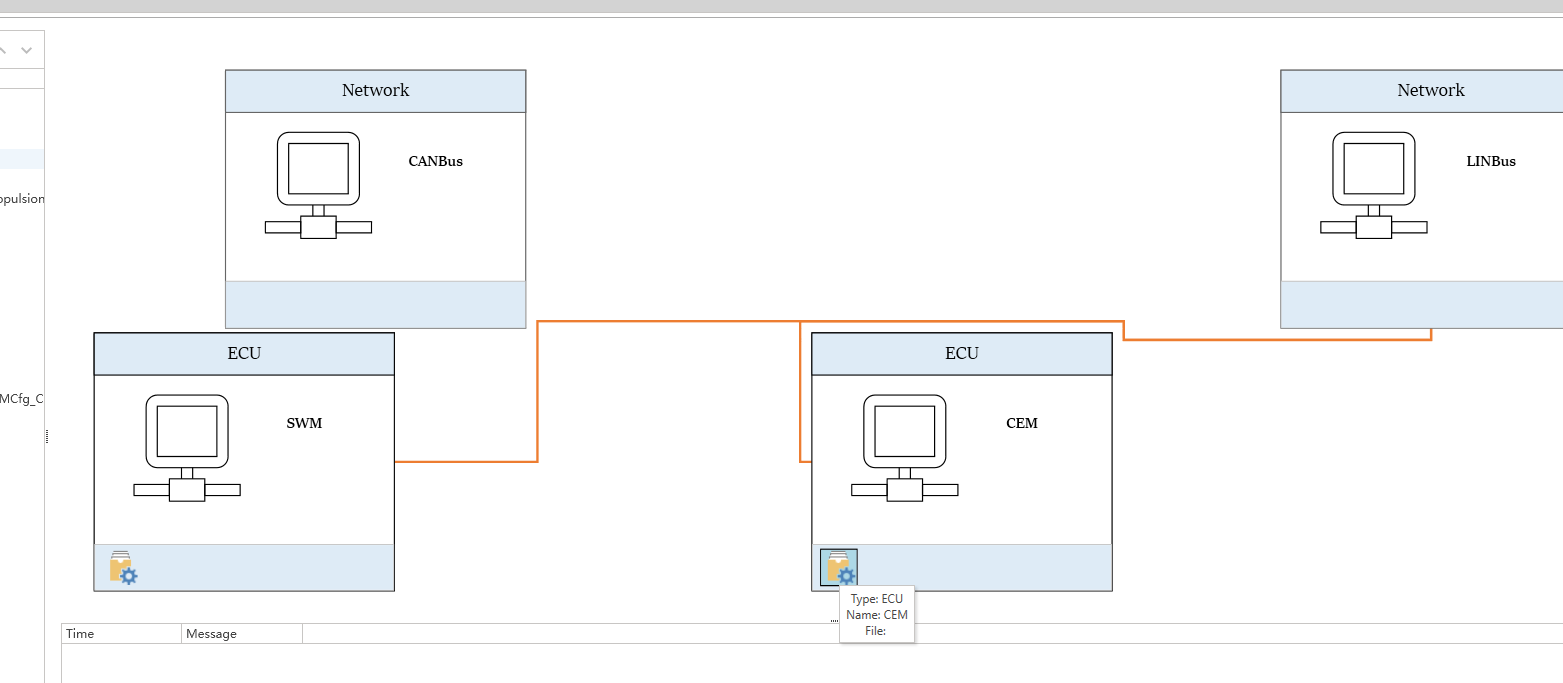

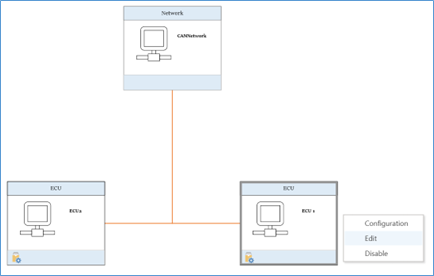

也可以双击节点或在节点上右键选择 Editor 打开代码编辑器：

界面要点

1. 活动栏（Activity Bar） 位置：界面左侧垂直栏。 功能：提供若干图标用于快速访问核心功能：

  • 文件资源管理器：浏览项目文件与目录结构。
  • 搜索：在项目中搜索代码或文件。
  • 源代码管理：集成 Git 等版本控制操作（提交/推送）。
  • 运行与调试：执行或调试程序。
  • 扩展市场：浏览并安装扩展插件。

操作：点击图标切换功能视图，右键可自定义活动栏顺序。

2. 侧边栏（Sidebar） 位于活动栏右侧，展示所选图标对应的内容（例如文件树、扩展市场等）。可拖动边缘调整宽度。

3. 编辑区（Editor Area） 位于界面中间，是主要的代码编辑区域，支持多文件并排编辑、语法高亮与代码补全。

4. 状态栏（Status Bar） 位于界面底部，显示编码、语言模式、行列号、错误/警告提示等信息。

5. 命令面板（Command Palette） 按 Ctrl+Shift+P 或通过 View → Command Palette 调用，可执行各种命令（如切换语言、安装扩展等）。

6. 菜单栏（Menu Bar） 包含 File、Edit、View、Run、Terminal 等菜单，用于创建文件、保存、运行任务与打开设置等。

7. 终端（Terminal） 内置终端用于运行命令行操作（例如 npm install、运行 Python 脚本等），支持创建多个终端并切换 shell 类型（PowerShell、bash 等）。

8. 界面自定义 可通过命令面板或设置调整主题、布局、字体与快捷键等偏好。

9. 实用技巧

  • 多光标编辑：Alt+Click 或 Ctrl+Alt+↑/↓ 添加多个光标。
  • 代码折叠：点击左侧折叠控制收起或展开代码块。
  • 快速打开文件：Ctrl+P 后输入文件名快速定位。

创建并运行最小结构的小程序​

注意： 请不要在工程子目录与工程文件名中添加空格，会导致编译失败。

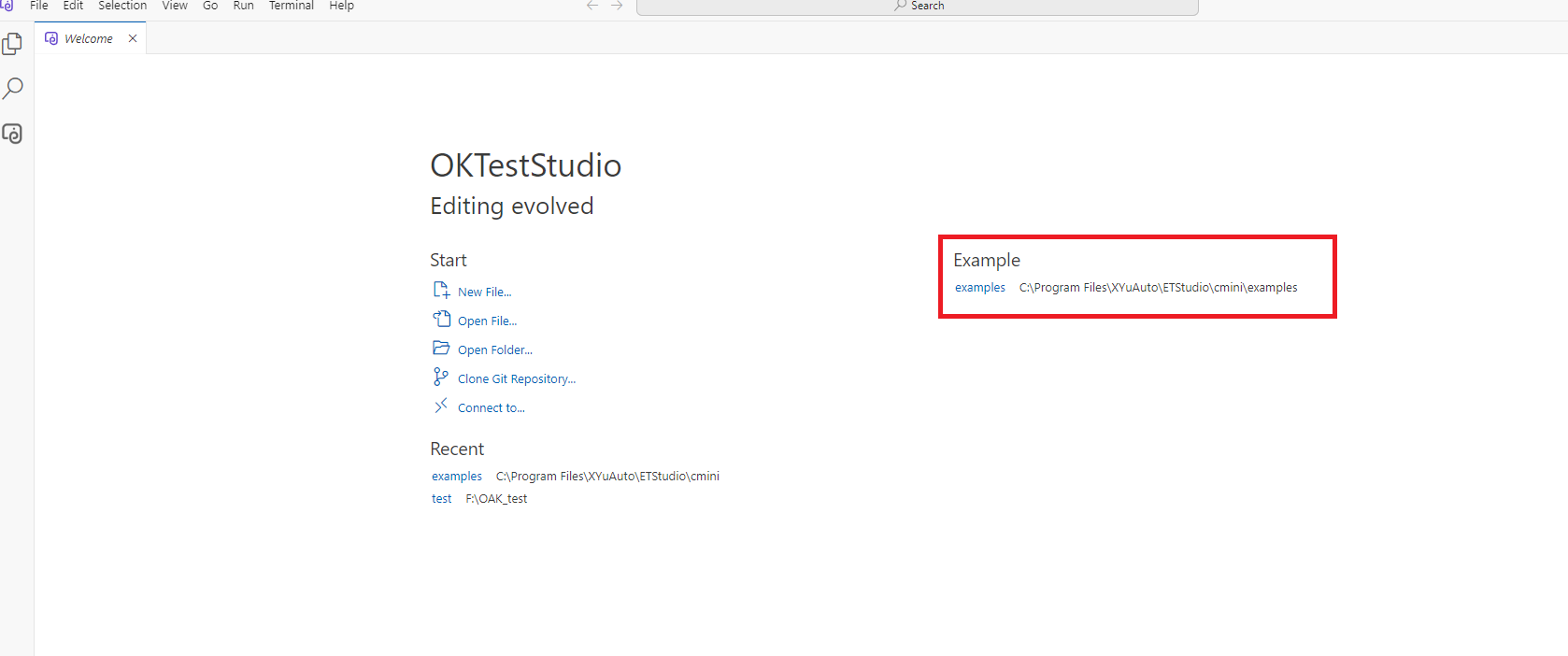

在 File 菜单中点击 New File，创建例如 test.cpp 或 test.c 的小程序文件：

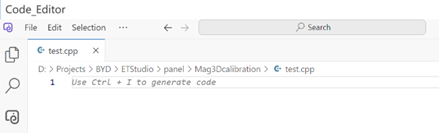

新建文件后会生成对应的编辑视图：

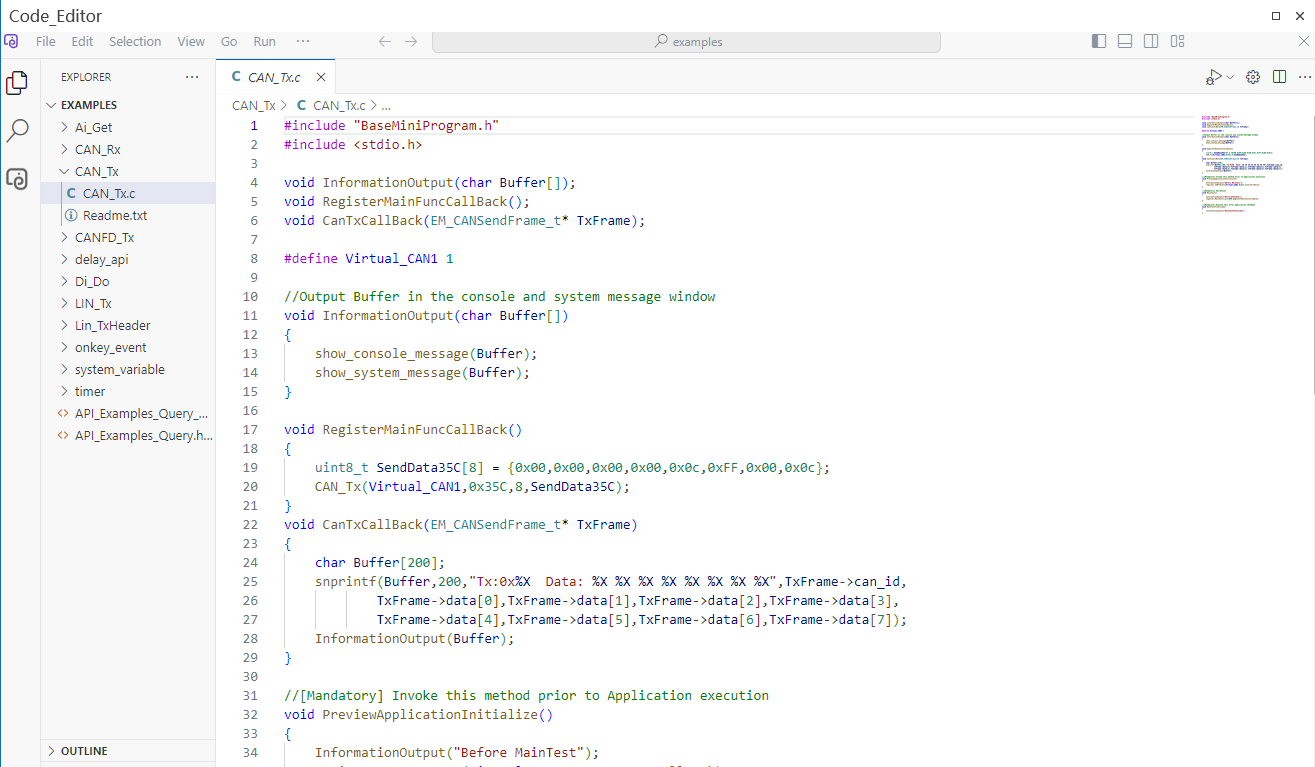

最小的 C 小程序示例（扩展名必须为 .cpp ，代码可以兼容C和C++）：

#include "BaseMiniProgram.h"

void OnStart(){

}
void OnExit(){

}

添加示例输出代码：

#include "BaseMiniProgram.h"

void OnStart(){
    show_console_message("started application...\\n");
}
void OnExit(){
    show_console_message("finished application...\\n");
}

运行小程序时，会先执行 OnStart() 中的语句；程序结束时执行 OnExit()，上述示例将在控制台输出运行与结束信息：

访问全局变量​

在 ETStudio 中通过 Setup → Global Variables 创建的系统变量，可在小程序中引用。示例：命名空间为 Test，变量名为 Button_1 与 Led_1：

在小程序中需要包含系统变量相关的头文件：

#include "BaseMiniProgram.h"
#include "SystemVariable.h"  // 小程序的系统变量头文件

void OnStart(){
    show_console_message("started application...\\n");
}
void OnExit(){
    show_console_message("finished application...\\n");
}

给系统变量赋值：

Test::Button_1 = 1;

读取系统变量值：

testvalue = Test::button_1;

访问 DBC 与报文信号​

发送报文

  1. 通过 dbc / ldf 文件导入

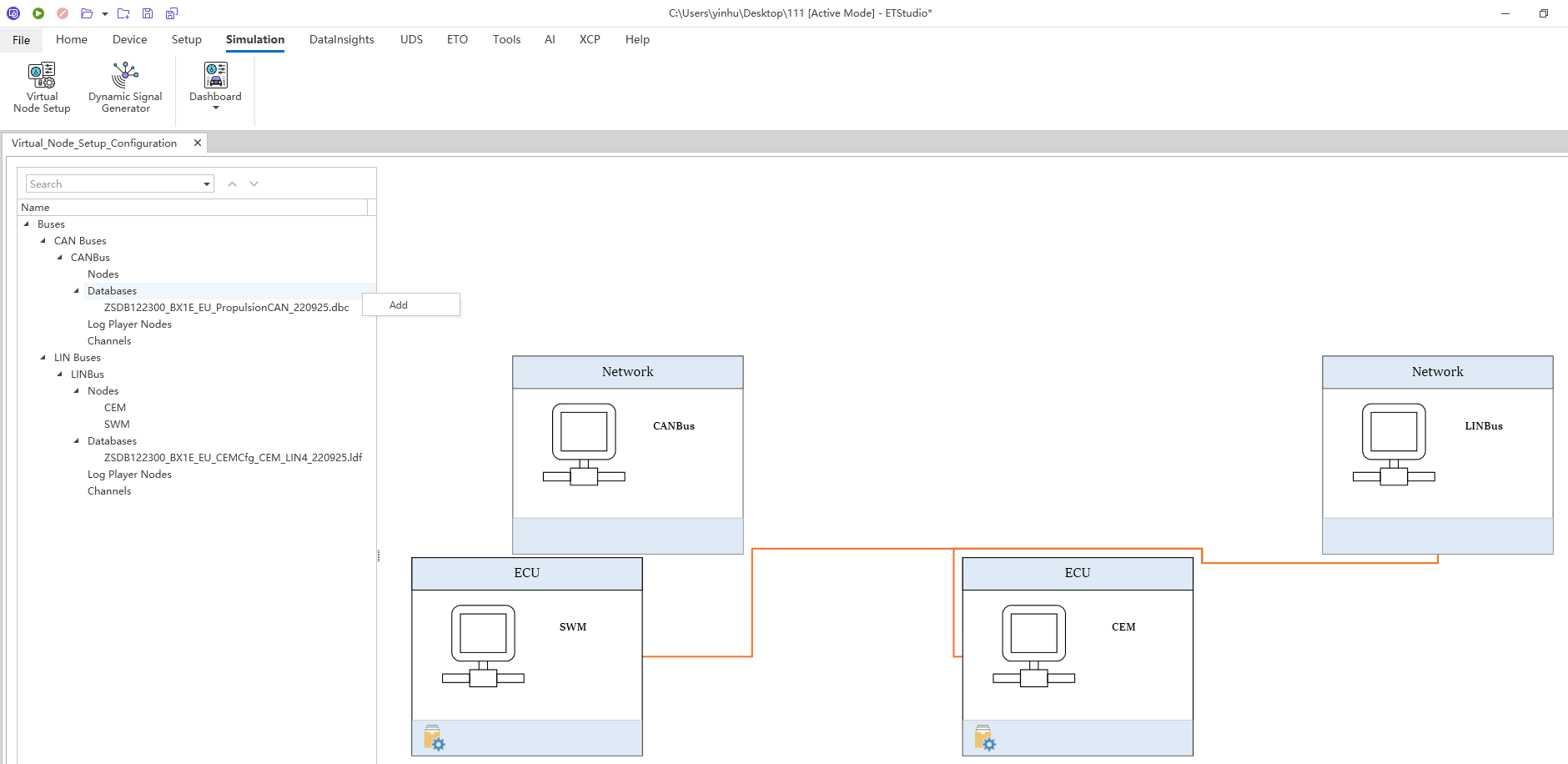

点击 Add 并选择要导入的 dbc 文件；对 ldf 文件的操作相同。

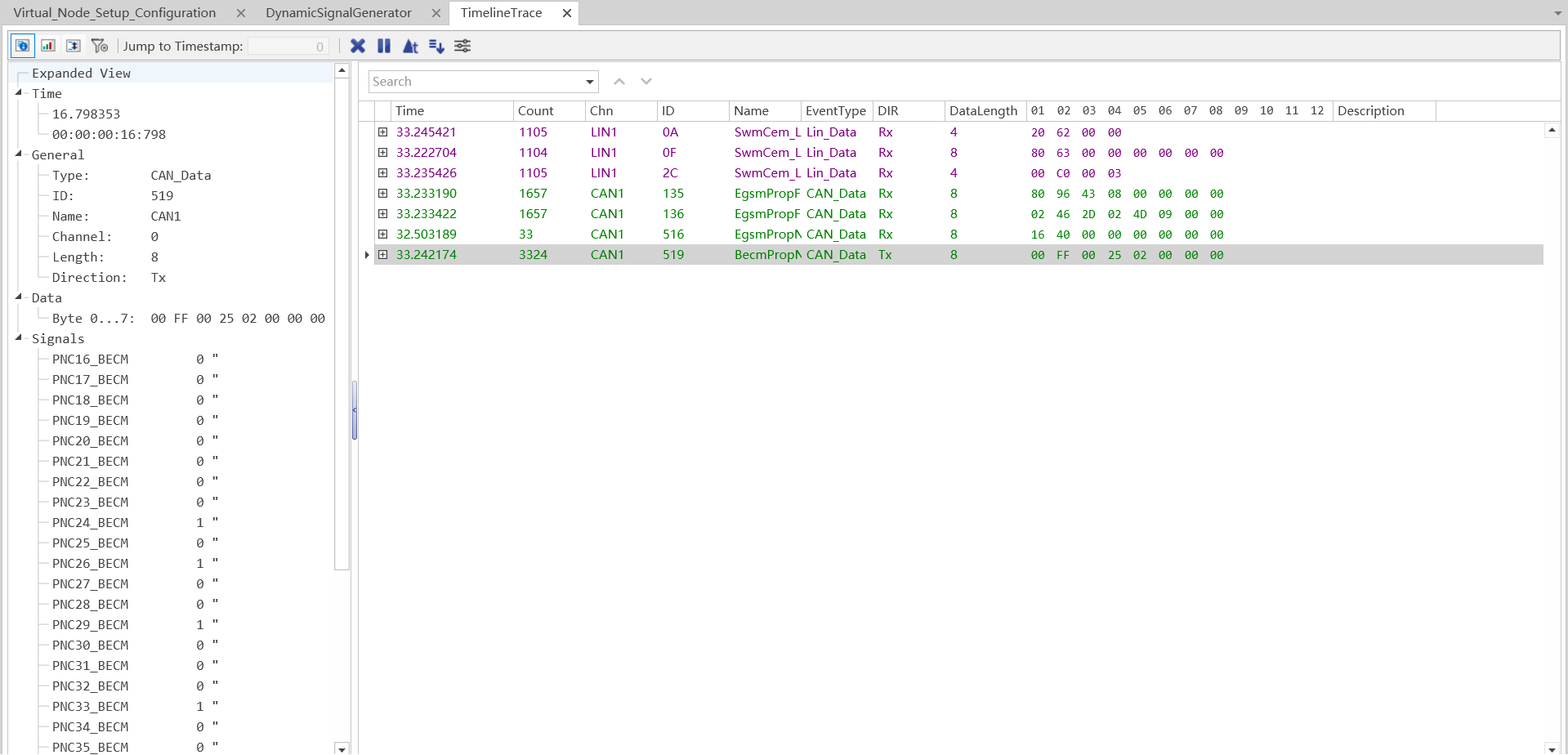

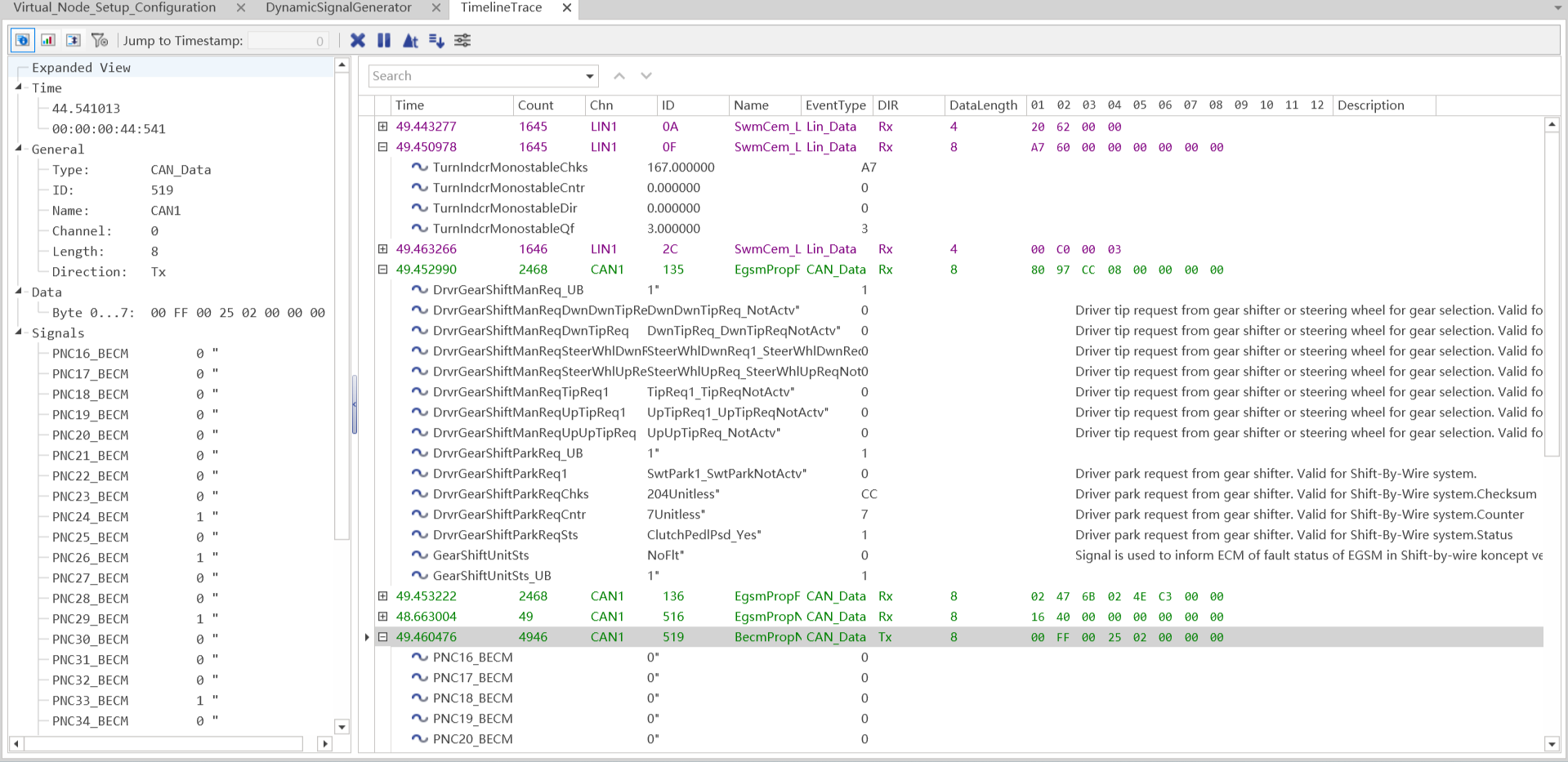

报文接收事件

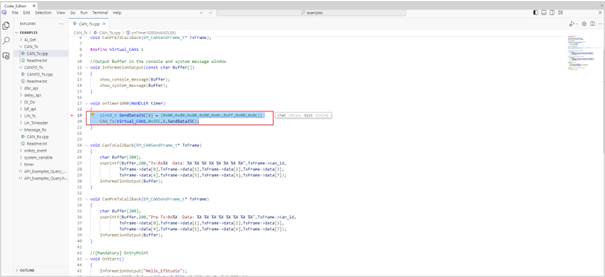

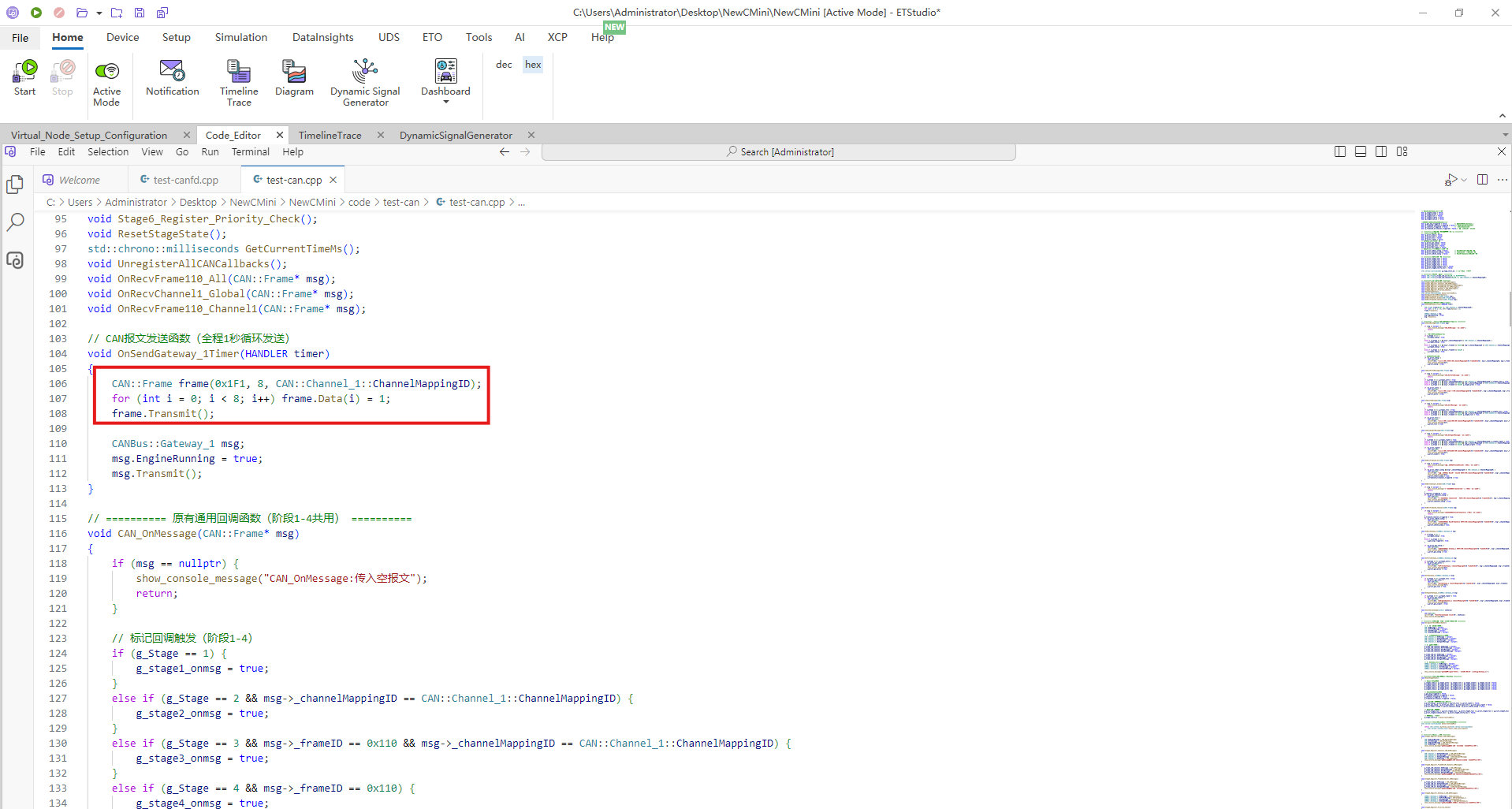

报文定义与发送​

具体的报文定义和发送示例请参考 C 小程序示例。

事件类型与用法​

具体的代码配置可参照示例工程中的实现。

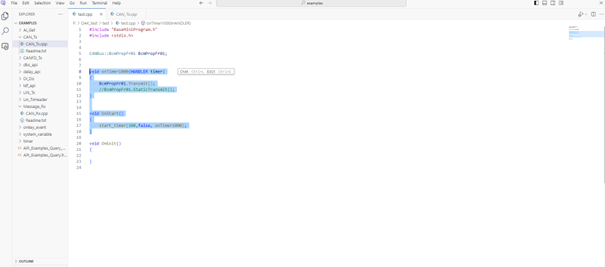

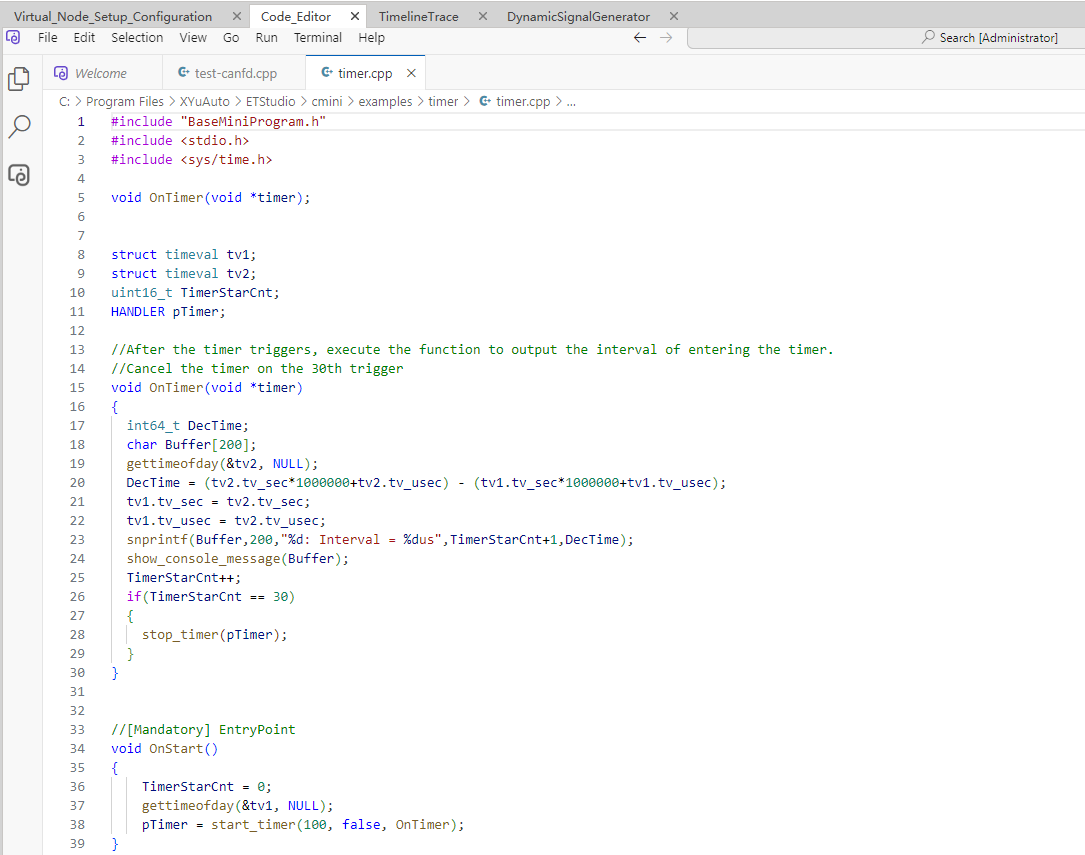

定时器的使用​

定时器相关的定义与发送请参考 C 小程序示例。

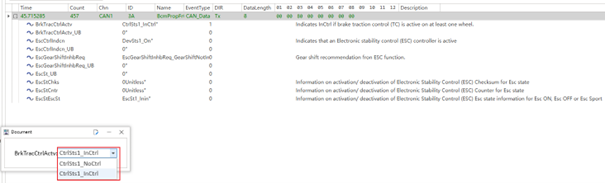

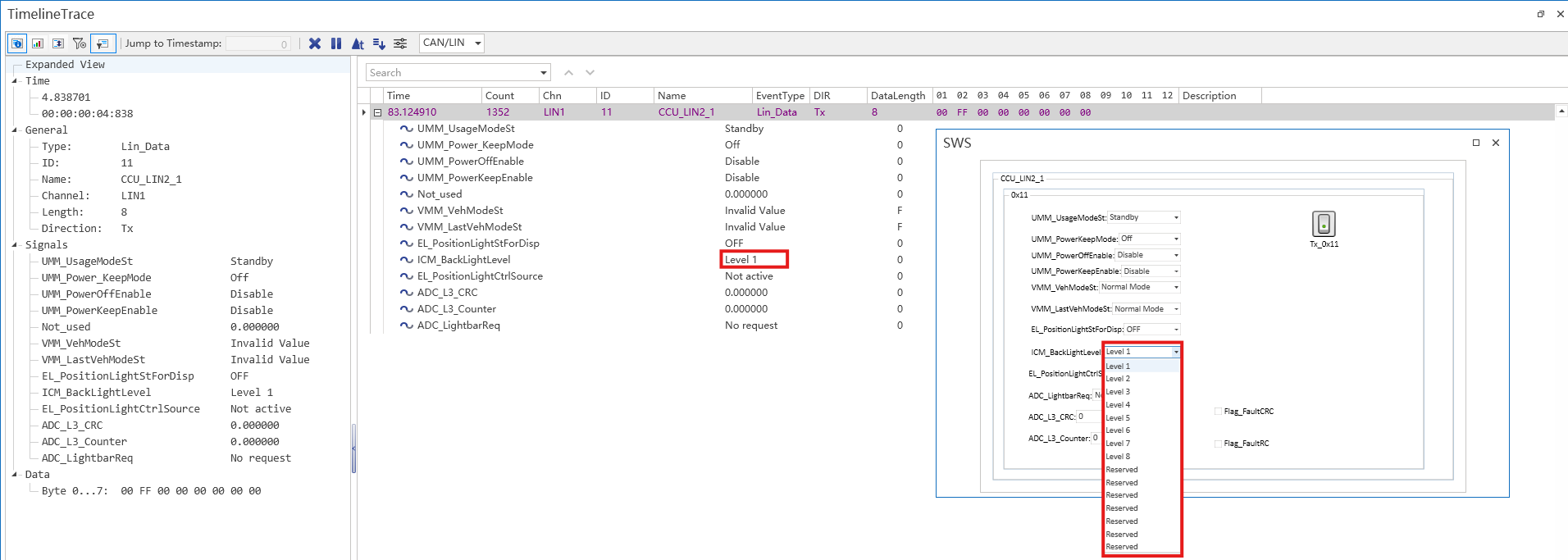

小程序与仪表盘的交互​

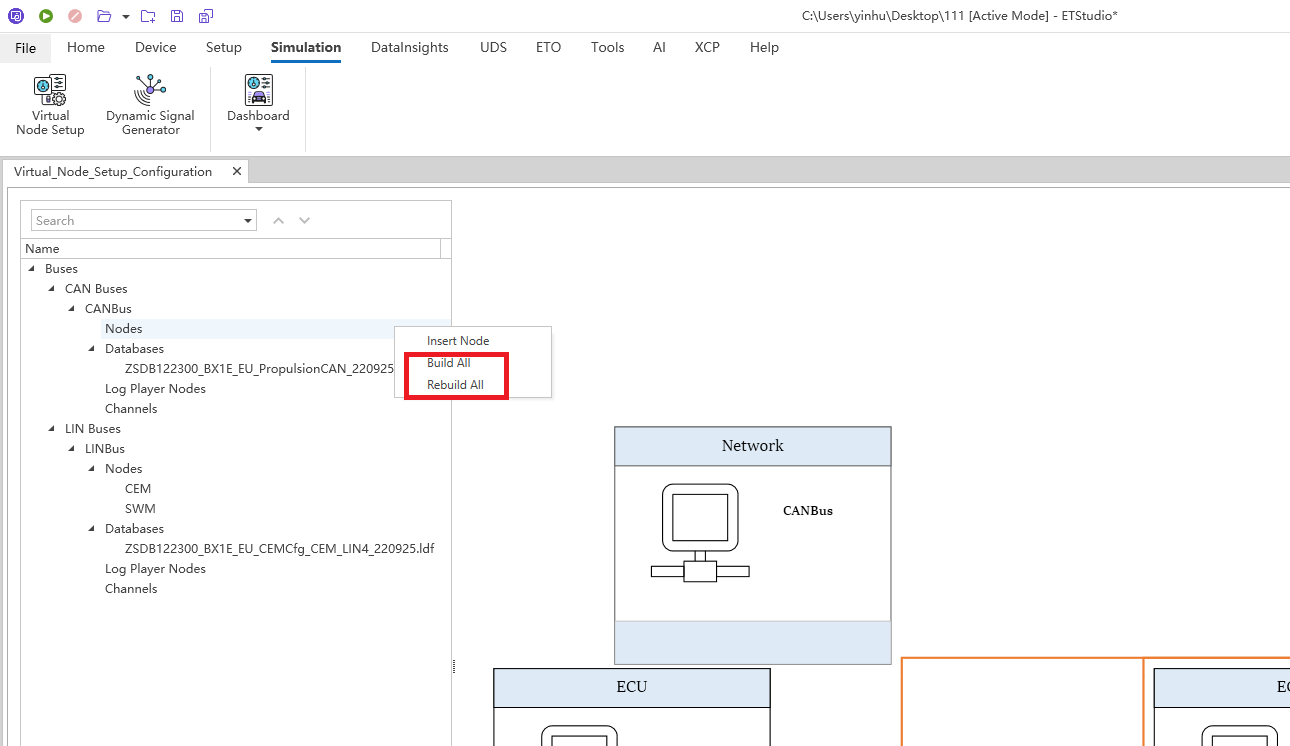

小程序编译与调试​

将脚本绑定到节点的建议流程：先确保编译通过，然后启动工程并运行测试。 运行前请先启动项目。

编译范围​

工作目录及其子目录下的所有 .c / .cpp 文件都会参与编译。

小程序第三方路径编译​

可以按照下面的两种方法使用其他.cpp文件的函数

1.将需要的.cpp文件放到绑定节点的.cpp文件的目录下，在绑定节点的.cpp文件中include需要的.cpp文件的头文件，即可使用需要的.cpp文件的函数。注意需要保持文件中只有一个OnStart()/OnExit()。

2.使用第三方路径：编译小程序后，可以在小程序所在目录找到env_vars.txt文件，在文件的第二行EXTENDED_PATH=中填入需要的.cpp文件所在路径(支持多条路径，按照;分割)，在绑定节点的.cpp文件中include需要的.cpp文件的头文件，即可使用需要的.cpp文件的函数。编译成功后，会生成.vscode文件，以文件夹形式打开，第三方路径的头文件就不会报错。注意不要在第三方路径中填入绑定节点的.cpp文件的子目录，会导致重编译问题。

小程序添加用户自定义公共库​

1.静态库.a 需要有静态库.a文件与头文件.h文件，将静态库所在路径填入env_vars.txt文件第二行EXTENDED_PATH=中，在.cpp文件中include对应头文件，即可使用静态库的函数

2.动态库.dll 需要动态库.dll文件、头文件.h文件与导入库.dll.a文件，将动态库所在路径填入env_vars.txt文件第二行EXTENDED_PATH=中，在.cpp文件中include对应头文件，即可使用动态库的函数
