Diagram 模块使用说明

Diagram 模块用于将 CAN、LIN、DDS 信号以及变量绘制成随时间变化的曲线。用户可以在测量过程中观察信号变化、暂停图像刷新、对比两个时间点的数值差异、调整坐标轴范围，并在保存工程后恢复已有的 Diagram 配置。

打开 Diagram

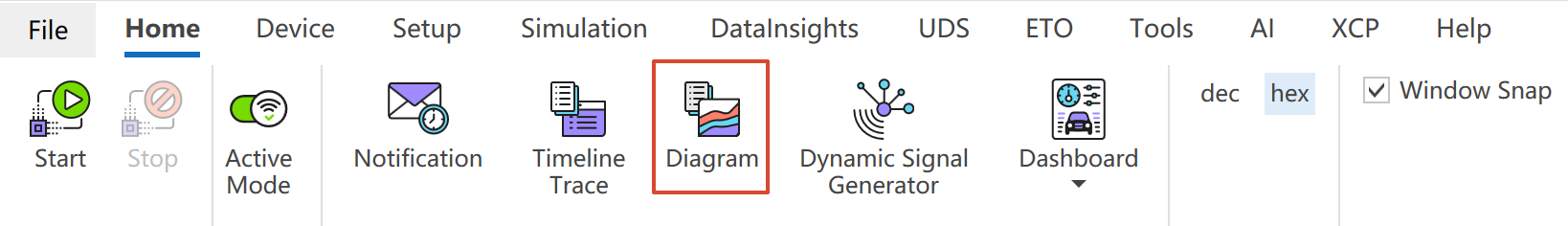

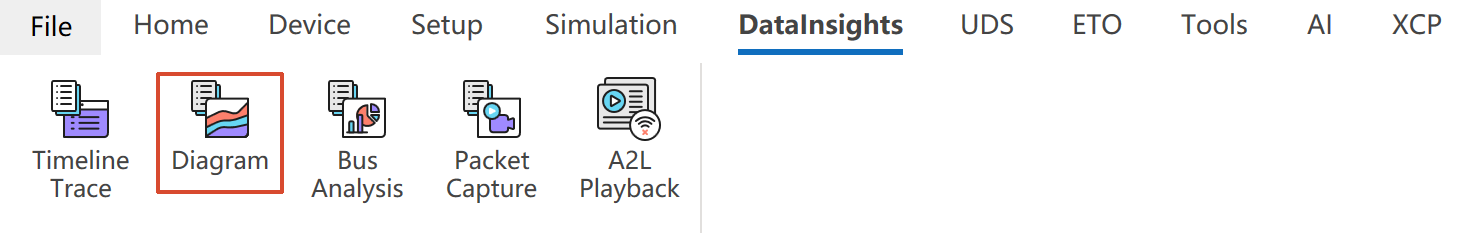

Diagram 提供两个入口：Home > Diagram 和 DataInsights > Diagram。两个入口打开的是同一个 Diagram 窗口，窗口会作为可停靠面板显示在主界面中。

Diagram 本身不负责启动或停止工程测量，它只控制 Diagram 窗口如何接收、暂停、显示和分析工程中已有的数据。

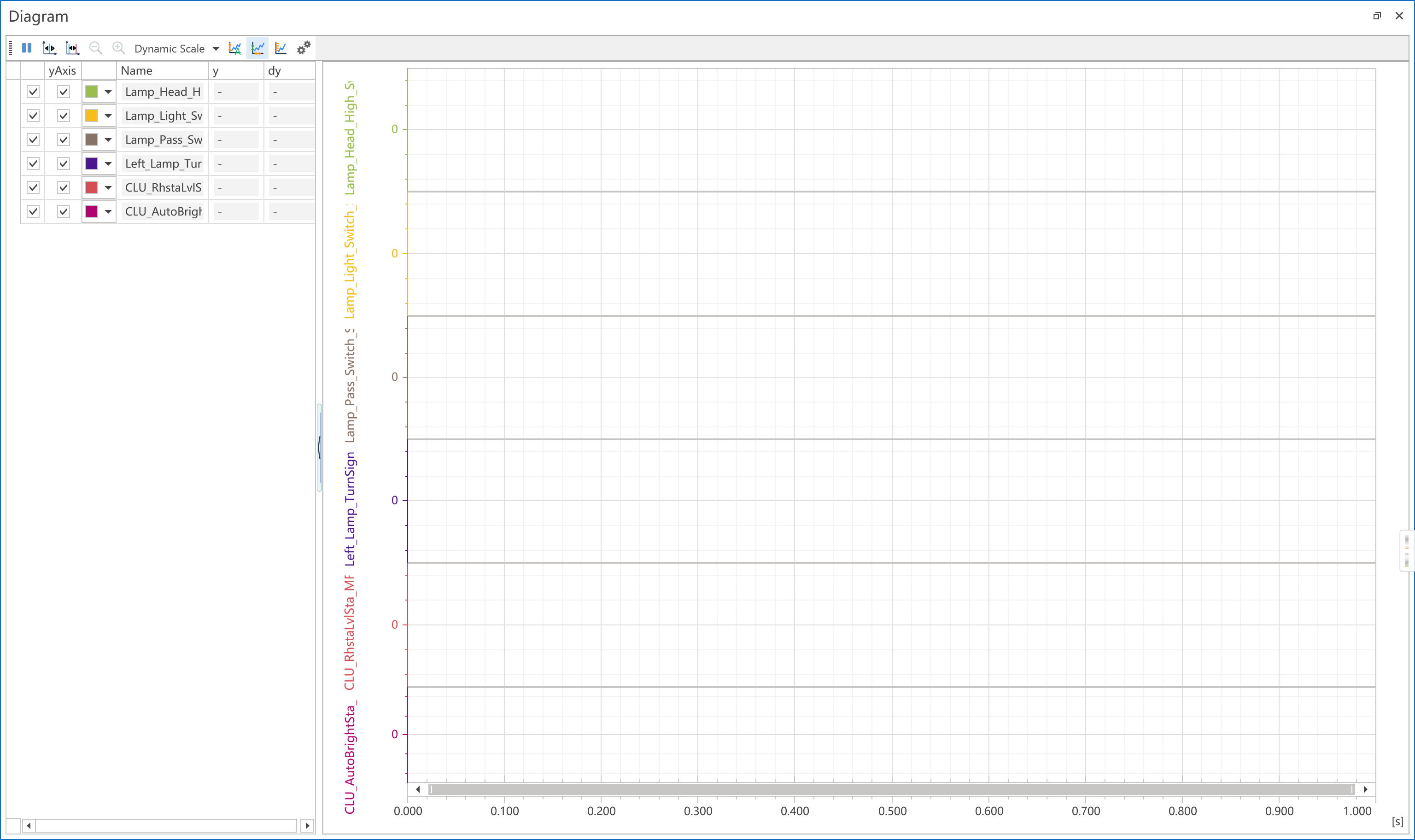

界面组成

区域	说明
顶部工具栏	提供暂停/恢复、光标测量、缩放、动态缩放、Auto Fit、Dense Ticks、Visible X Fit 和 Diagram Settings 等功能。
左侧信号列表	展示已添加的信号或变量，可控制曲线显示、Y 轴显示、颜色、当前值和差值。
分隔条	拖动分隔条可调整左侧列表宽度；快速单击可折叠或恢复左侧列表。
图像区域	展示已选中曲线。X 轴为时间，单位为秒；每条被选中的信号都有对应的 Y 轴。
差值信息区	使用 Cursor 或 Delta Cursor 时显示，用于展示光标时间和时间差。

添加曲线

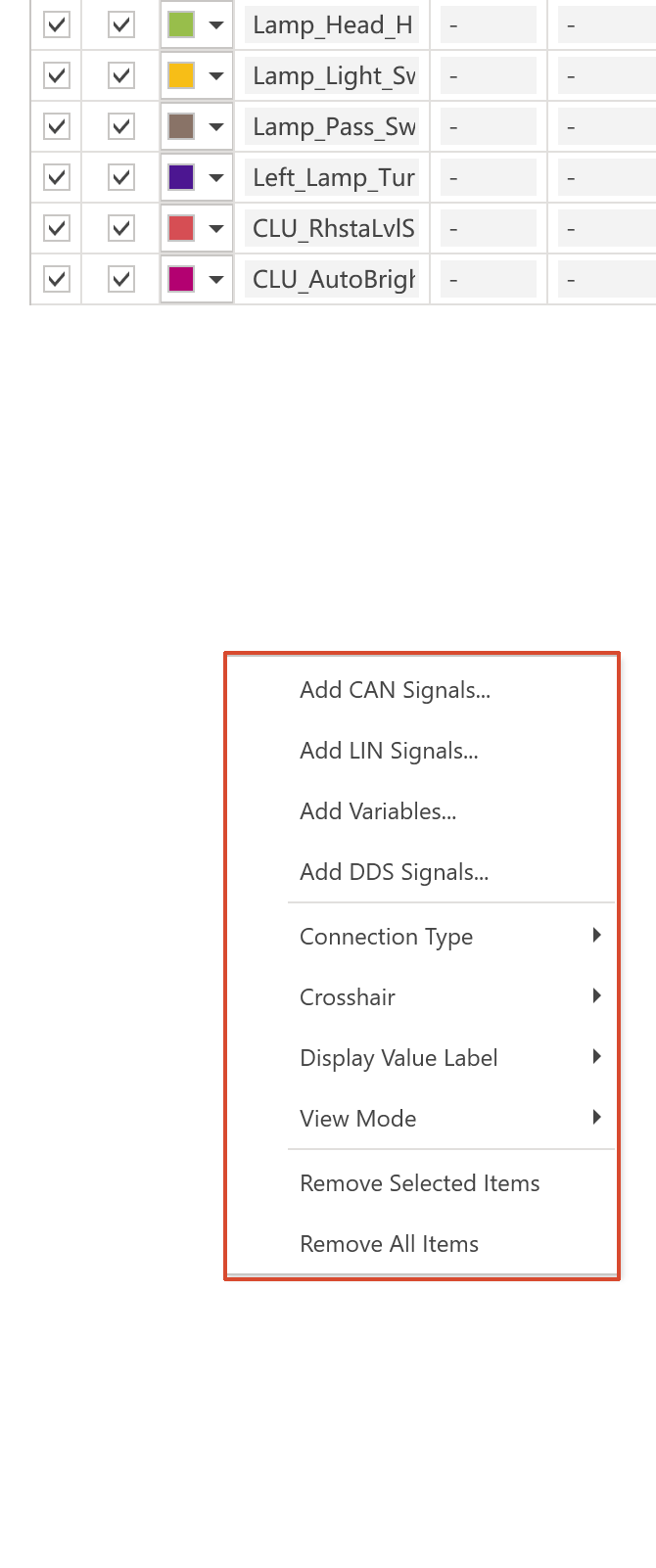

在左侧信号列表中右键，打开 Diagram 的右键菜单。

菜单项	功能
Add CAN Signals...	打开 CAN 信号选择窗口，添加选中的 CAN 信号；如果选择窗口提供帧周期统计项，也可以添加周期统计曲线。
Add LIN Signals...	打开 LIN 信号选择窗口，添加选中的 LIN 信号。
Add DDS Signals...	打开 DDS 信号选择窗口，添加选中的 DDS 信号。
Add Variables...	打开变量选择窗口，添加选中的变量。

也可以从 ETStudio 其他视图中将支持的信号或报文记录拖放到左侧信号列表中。若当前工程没有可用的通道映射或网络配置，Diagram 会提示无法添加该信号。

Diagram 同时最多支持 99 个观测项。达到上限后，需要先移除不再使用的曲线，再继续添加新的信号。

左侧信号列表

列	含义
复选框	控制该曲线是否显示在图像区域中。取消勾选后曲线仍保留在列表里，可再次勾选显示。
yAxis	控制该曲线对应的 Y 轴是否显示。隐藏 Y 轴不会删除曲线。
颜色	打开颜色选择器。选择的颜色会同时应用到曲线和对应的 Y 轴。
Name	显示信号或变量名称。总线信号可能会在名称后附带通道信息。
y	显示最新值；启用 Cursor 时，显示光标所在时间点的值。
dy	启用 Delta Cursor 时，显示红色光标与蓝色光标之间的数值差。

移除曲线时，可选中左侧列表中的行后执行 Remove Selected Items，也可以按 Delete 键删除所选行；使用 Remove All Items 可以清空全部曲线。

顶部工具栏

按钮或菜单	功能
Pause/Resume	暂停或恢复 Diagram 图像刷新。该按钮不会停止工程测量。暂停后适合进行光标测量、缩放和坐标轴调整。
Cursor	显示一条蓝色垂直光标。光标会吸附到附近数据点，并更新左侧列表中的 y 值。再次点击可隐藏光标。
Delta Cursor	显示蓝色和红色两条垂直光标。Diagram 会显示 t1、t2、dt，并在每条曲线的 dy 列显示数值差。再次点击可清除光标。
Zoom Out	放大当前可见的 X 轴时间范围。该按钮通常在暂停后可用。
Zoom In	缩小当前可见的 X 轴时间范围。该按钮通常在暂停后可用。
Dynamic Scale > X Axis	自动适配 X 轴范围；实时测量时会将 X 轴调整为从 0 到当前测量时间。
Dynamic Scale > Y Axis	自动适配 Y 轴范围；具体范围受 Visible X Fit 设置影响。
Dynamic Scale > XY Axis	同时执行 X 轴和 Y 轴自动适配。
Auto Fit	开启或关闭所有 Y 轴的自动范围适配。关闭时，Diagram 会保留当前可见 Y 轴范围作为手动范围。
Visible X Fit	开启后，Y 轴适配只使用当前可见 X 轴范围内的数据；关闭后，Y 轴适配会使用更完整的可用数据范围。
Dense Ticks	显示更密集的 Y 轴刻度标签；如果 Y 轴标签过多、阅读困难，可关闭该选项。
Settings	打开 Diagram Settings 窗口。

光标测量

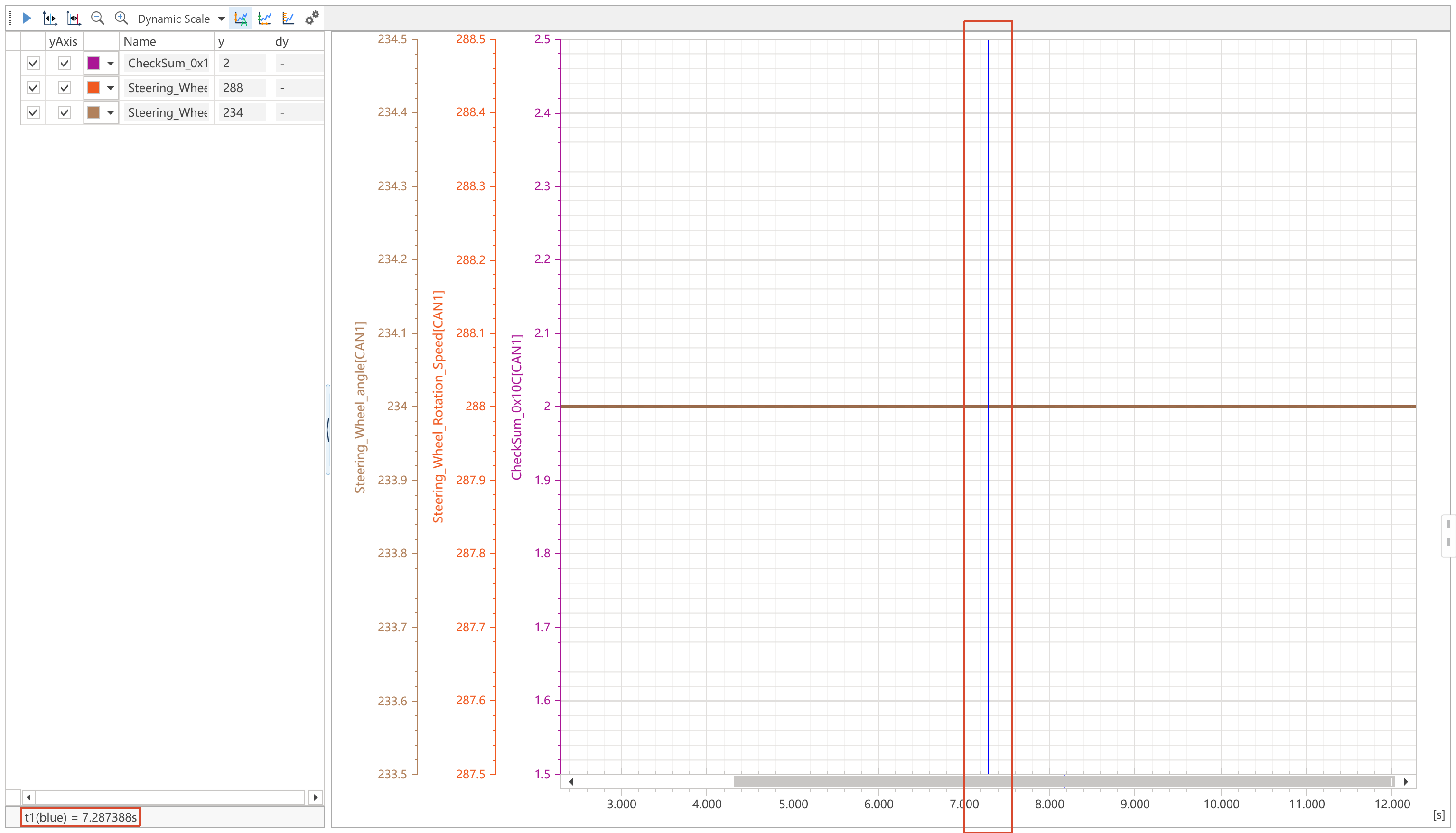

使用 Cursor 可以查看单个时间点的数据。Diagram 会显示一条蓝色垂直线，在左下方差值信息区显示该时间点，并在左侧 y 列显示对应值。

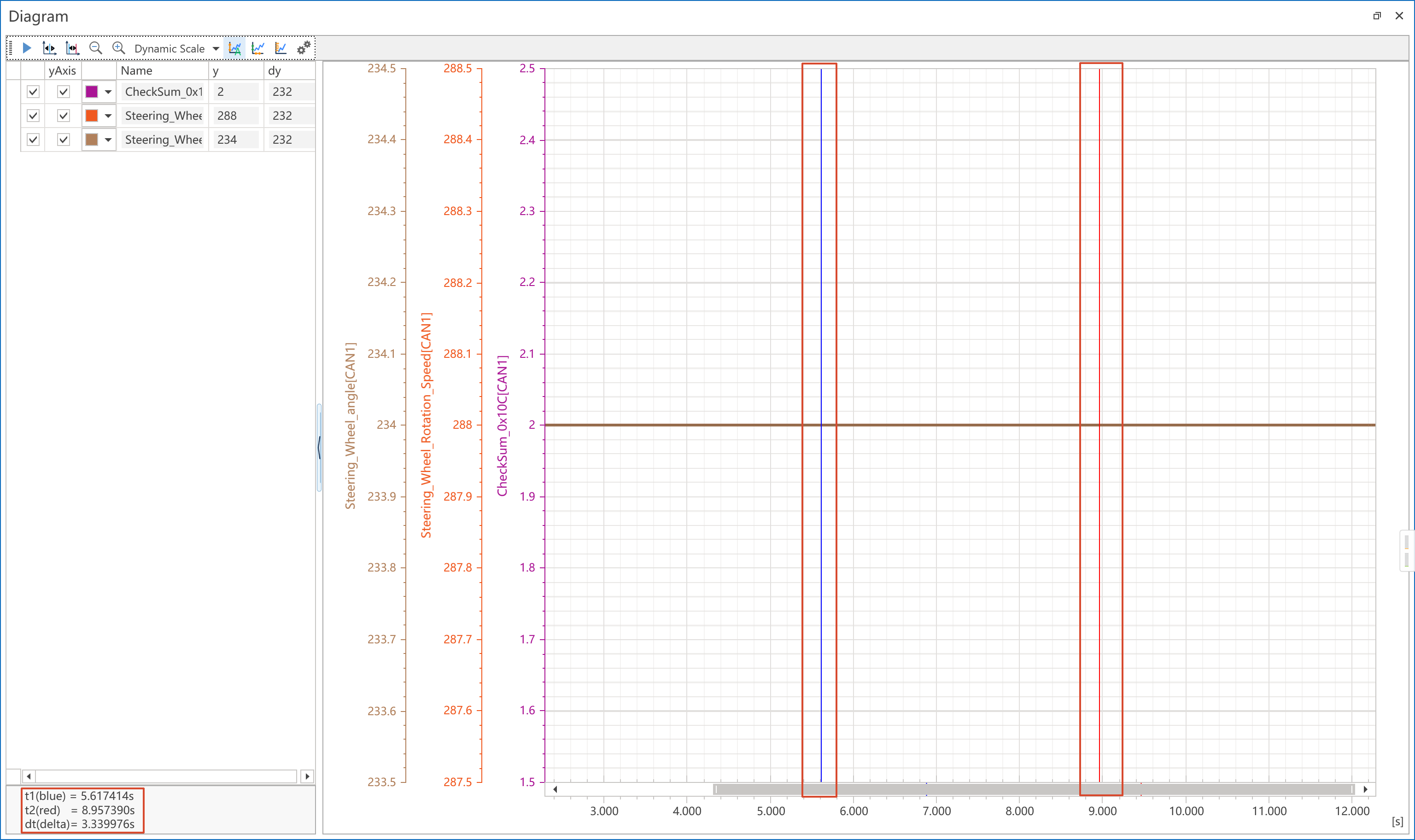

使用 Delta Cursor 可以比较两个时间点的数据。Diagram 会显示蓝色和红色两条垂直线，在差值信息区显示 t1、t2 和 dt，并在左侧 dy 列显示每条曲线在两个时间点之间的数值差。

光标操作建议：

• 可以拖动可见光标线来改变位置，光标会自动吸附到附近的数据点。
• Delta Cursor 显示时，可在图像区域中右键移动红色光标。
• Cursor 和 Delta Cursor 需要在 Diagram 允许交互时使用；如果图像正在跟随实时数据刷新，请先暂停 Diagram。

调整图像

缩放

鼠标滚轮在不同区域会影响不同坐标轴：

鼠标位置	效果
绘图区	以鼠标位置为中心，同时缩放 X 轴和对应的 Y 轴。
X 轴区域	缩放 X 轴时间范围。
Y 轴区域	缩放对应 Y 轴的数值范围。

也可以在绘图区拖拽框选区域进行放大；当 X 轴滚动条可见时，可通过滚动条移动可见时间范围。

实时测量过程中，鼠标滚轮可以调整可见时间窗口；暂停 Diagram 后，可使用更多交互功能，例如光标测量和工具栏 X 轴缩放按钮。

平移

按住 Ctrl 并滚动鼠标滚轮可以平移视图：

• 鼠标位于绘图区或 X 轴区域时，平移可见时间范围。
• 鼠标位于 Y 轴区域时，上下平移对应的 Y 轴范围。

调整 Y 轴范围

可以通过以下方式调整 Y 轴：

• 直接拖动 Y 轴上下移动范围。该操作会将对应 Y 轴切换为手动范围。
• 双击 Y 轴，打开 EditAxisY 窗口。
• 双击左侧列表中已显示信号的 Name、y 或 dy 单元格，打开该信号的 Y 轴编辑窗口。

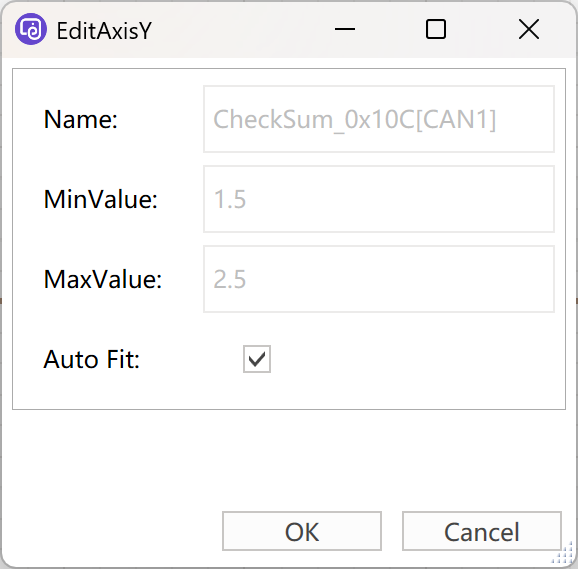

EditAxisY 窗口中的设置含义如下：

字段	含义
Name	信号或变量名称，只读。
MinValue	手动 Y 轴范围下限。
MaxValue	手动 Y 轴范围上限。
Auto Fit	勾选后，由 Diagram 自动计算该 Y 轴范围；勾选时手动 Min/Max 输入不可用。

右键菜单选项

左侧信号列表右键菜单包含显示样式和曲线管理功能。

菜单组	选项	含义
Connection Type	Line、Steps、Dots	设置曲线绘制方式。Line 直接连线，Steps 适合离散状态或阶跃信号，Dots 只显示采样点。
Crosshair	Enable、Disable	开启或关闭鼠标悬停时的十字光标标签。
Display Value Label	Display、Hide	显示或隐藏 Y 轴上的值表标签，适用于数值映射到文本状态的信号。
View Mode	Assemble View、Separated View	Assemble View 将选中曲线显示在同一绘图区；Separated View 为每条选中曲线创建独立窗格，并共享时间轴。
曲线管理	Remove Selected Items、Remove All Items	移除选中的曲线，或清空全部曲线。

Diagram Settings

点击工具栏中的 Settings 打开设置窗口。

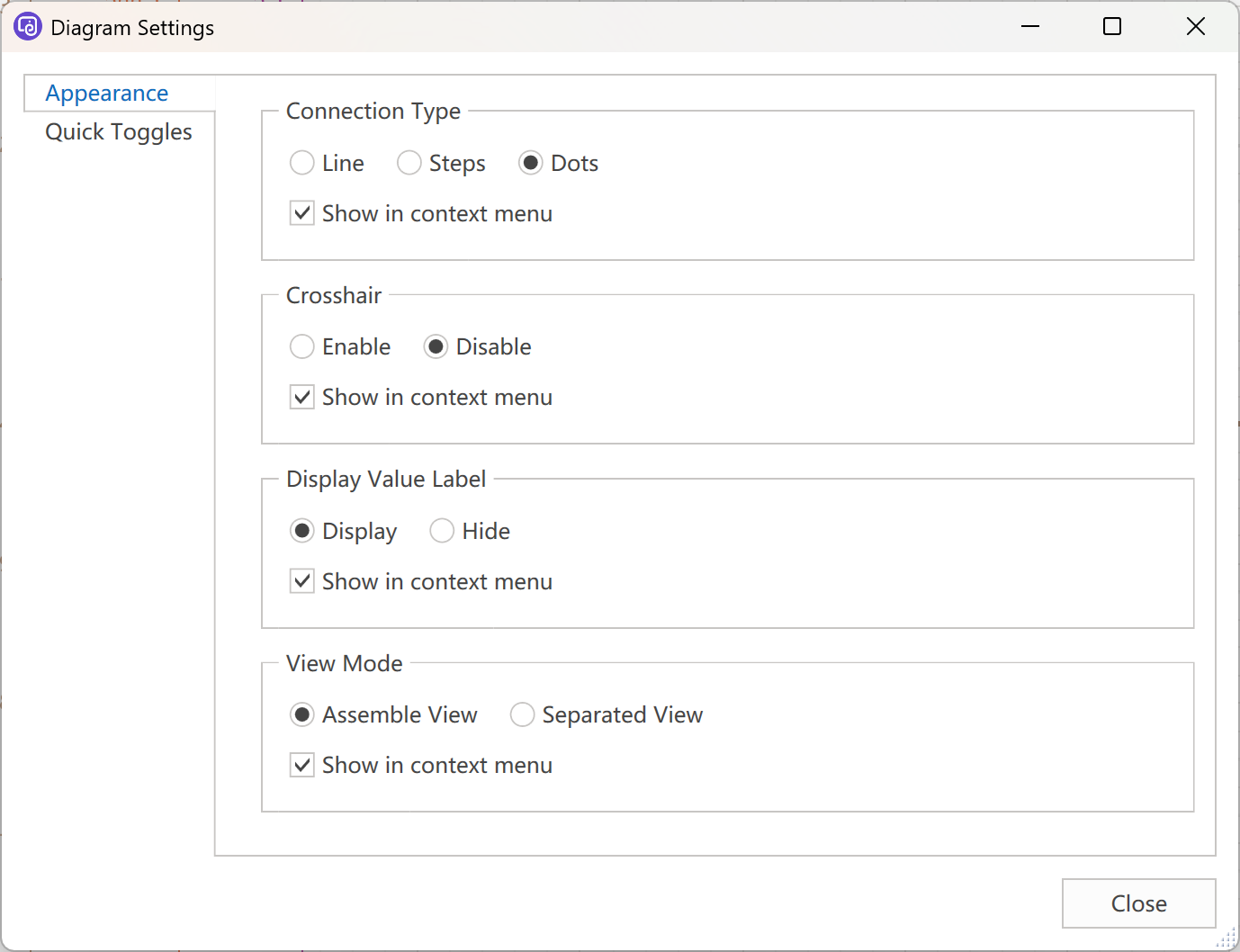

Appearance

设置	含义
Connection Type	设置当前曲线和后续新增曲线的绘制方式。
Crosshair	开启或关闭鼠标悬停时的十字光标标签。
Display Value Label	显示或隐藏 Y 轴上的值表标签。
View Mode	在组合视图和分离视图之间切换。
Show in context menu	控制对应设置组是否显示在左侧列表右键菜单中。

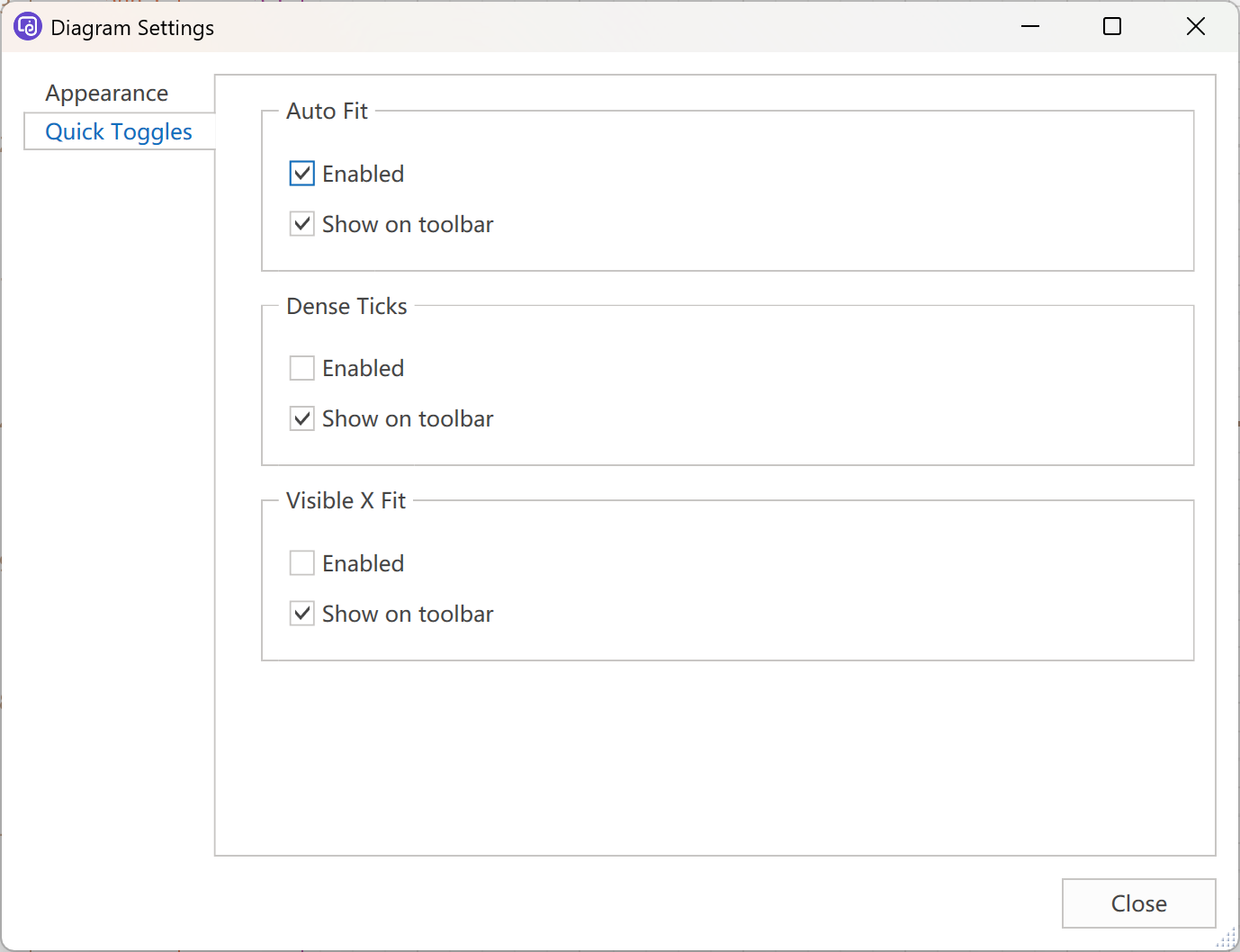

Quick Toggles

设置	含义
Auto Fit > Enabled	开启所有 Y 轴的自动范围适配。
Auto Fit > Show on toolbar	控制工具栏中是否显示 Auto Fit 按钮。
Dense Ticks > Enabled	开启更密集的 Y 轴刻度标签。
Dense Ticks > Show on toolbar	控制工具栏中是否显示 Dense Ticks 按钮。
Visible X Fit > Enabled	让 Y 轴范围适配只依据当前可见 X 轴范围内的数据。
Visible X Fit > Show on toolbar	控制工具栏中是否显示 Visible X Fit 按钮。

设置会立即生效。修改完成后关闭窗口即可。

保存与重新加载

保存工程时，Diagram 会保存信号列表、曲线选中状态、曲线颜色、Y 轴显示状态、绘制方式、Crosshair、值表标签显示方式、视图模式、Auto Fit、Dense Ticks、Visible X Fit、工具栏按钮显示状态、右键菜单显示状态以及 Y 轴范围设置。

重新打开工程时，Diagram 会恢复已保存的配置。如果某个已保存的信号或变量在当前工程中已经不存在，需要先恢复对应的数据库、通道映射或变量定义，然后重新添加该项。

测量重新启动时，Diagram 会清空旧的运行时数据，但会尽量保留上一次可见时间窗口和 Y 轴范围设置，然后继续绘制新接收到的数据。

常见检查项

现象	检查建议
信号无法添加	检查当前工程是否存在有效的通道映射、网络配置或数据库配置。
曲线不显示	检查左侧行复选框、测量状态，以及源信号是否仍存在。
Y 轴标签过密	隐藏不需要的 Y 轴，切换到 Separated View，或关闭 Dense Ticks。
Y 轴范围不合适	使用 Dynamic Scale > Y Axis、开启 Auto Fit，或双击 Y 轴手动设置 Min/Max。
光标按钮不可用	先暂停 Diagram 或停止测量，再进行光标操作。
