Node概述
在 ETStudio 的仿真配置中，Node 表示挂接在某一总线（Bus）上的一个虚拟 ECU。多个 Node 共享同一条 Bus，通过相互收发报文完成通信，从而在没有真实硬件的情况下模拟整个网络的运行行为。
每个 Node 通常对应真实车辆上的一个电控单元，例如：
- BCM（车身控制模块）
- EMS（发动机管理系统）
- TCU（变速箱控制单元）
- IPK（仪表）
本章节将介绍如何创建、配置与管理 Node。
Node配置
添加Node方式

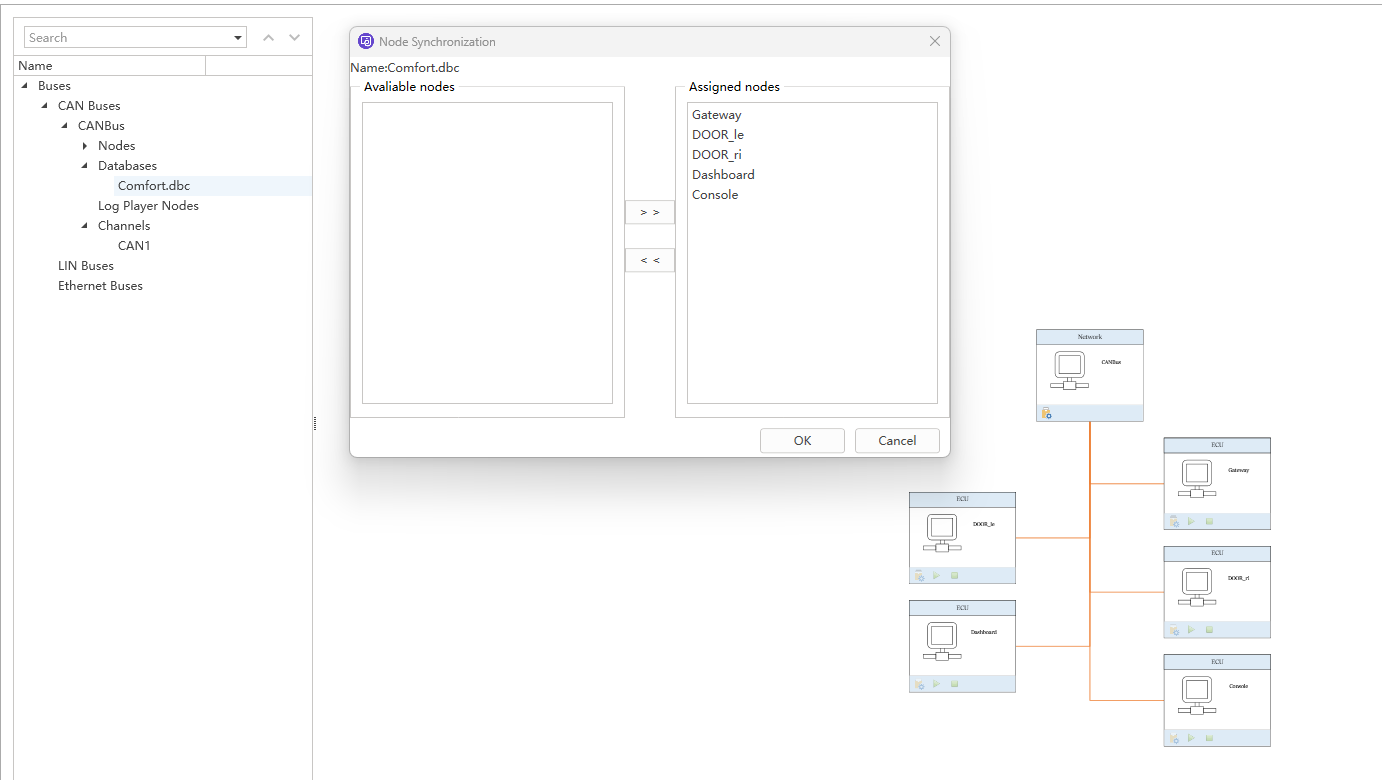

1.直接导入.dbc或.ldf文件，右键文件选择Node Synchronization,将左侧的可用节点添加到右侧需要的节点中，会生成已经定义的Node

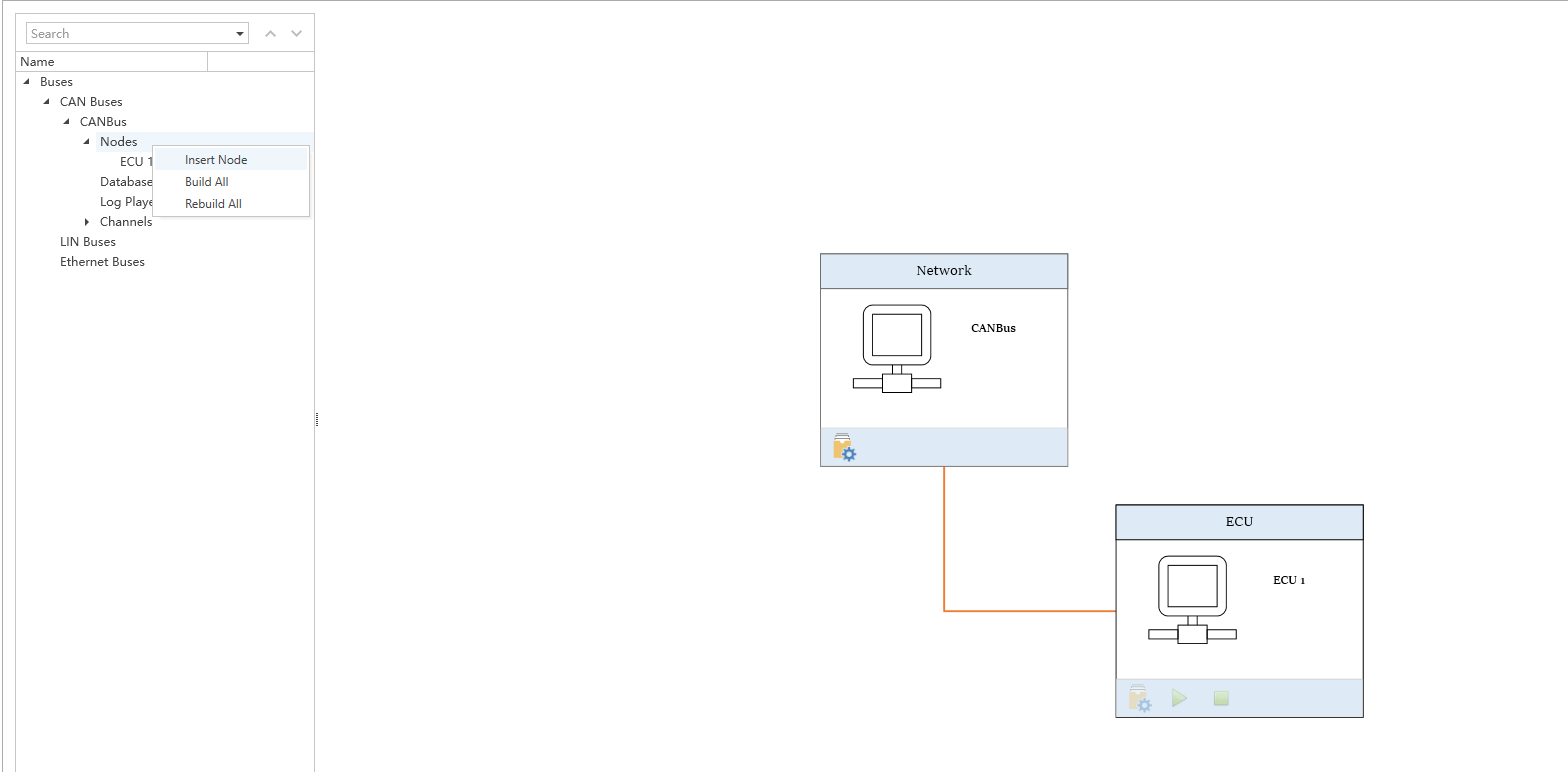

2.右键Nodes选择Insert Node，自定义添加节点
注意 ：按住Ctrl键并滚动滚轮可以缩放Node视图
节点编译方式

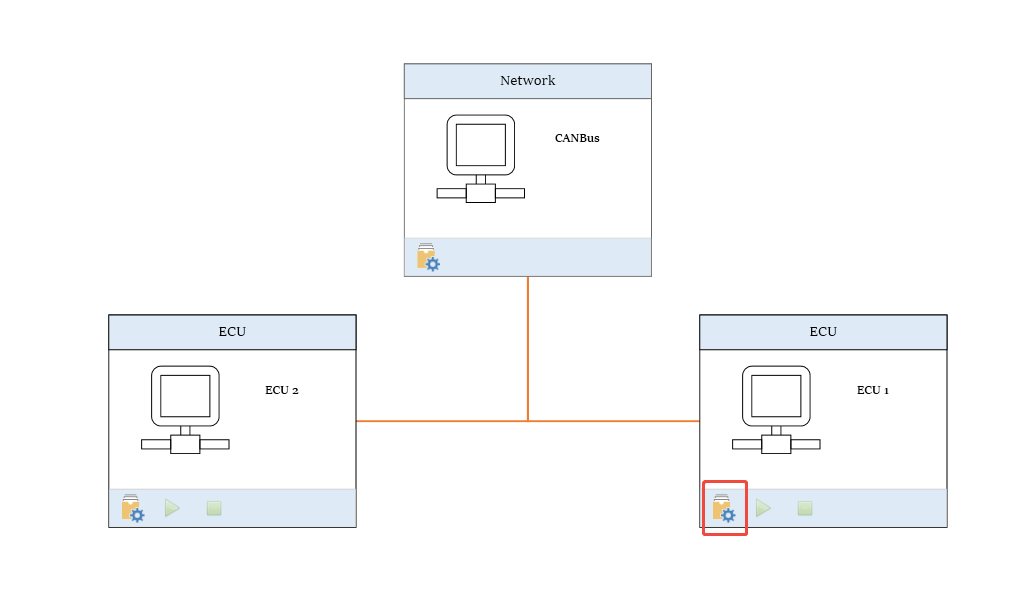

点击ECU左下角按钮即可编译单个节点

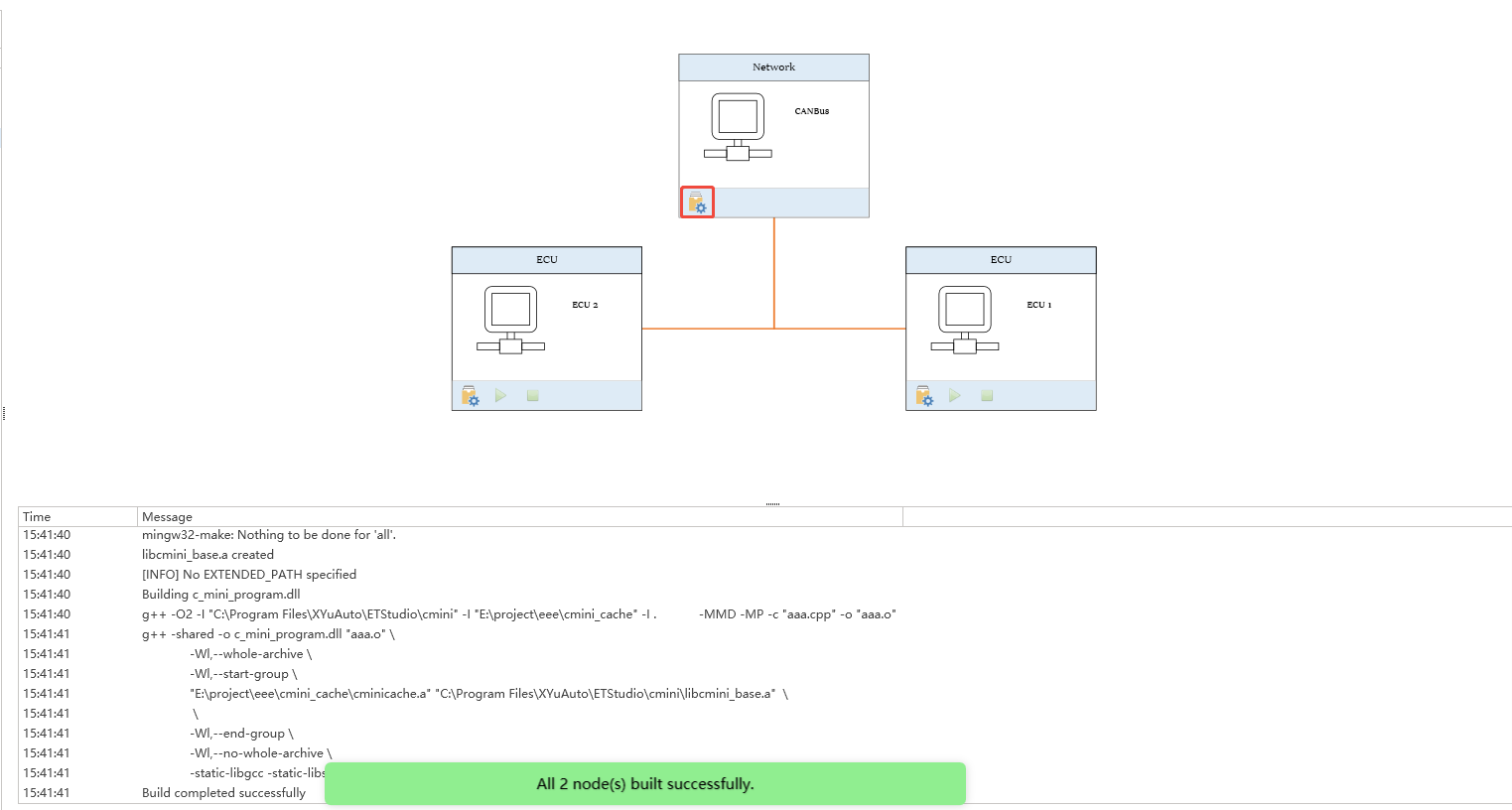

点击下图按钮或右击Nodes选择Build All即可编译该总线所有节点

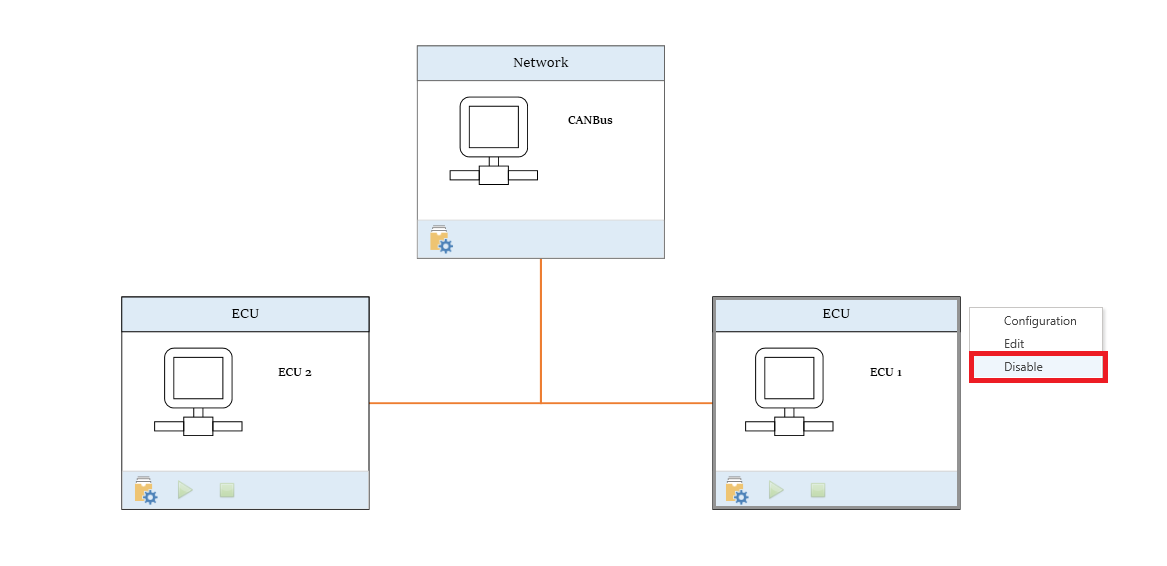

如果在编译所有节点时不想编译某一个节点，可以右击ECU选择Disable
在线回放节点
Logplayer右击Insert Replay Block CAN,在Replay Block中右击选择Configuration可以配置在线回放。

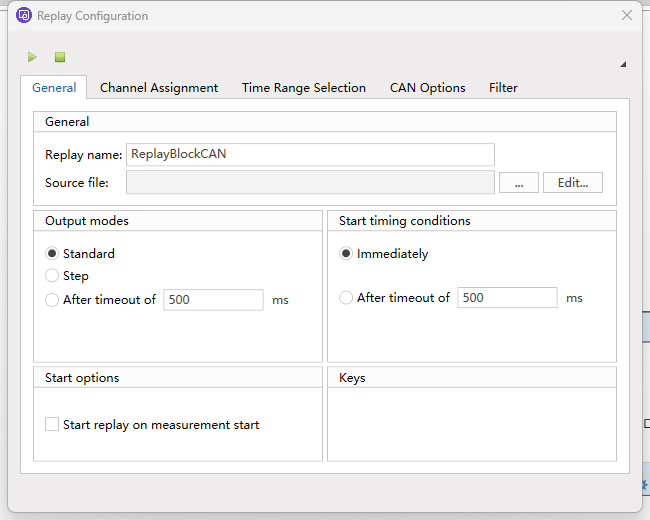

Repaly Configuration包含以下模块：
General
用于配置回放块的基本信息。
| 区域 | 按钮 | 说明 |
|---|---|---|
| General | Source file | 可以导入.asc或.blf文件 |
| Output modes | Standard Step After timeout of | 标准回放模式 按照count逐步回放 在一定延时后开始回放 |
| Start timing conditions | Immediately After timeout of | 立即开始回放 在一定延时后开始回放 |
| Start options | Start replay on measurement start | 勾选后启动上位机直接启动在线回放 |
Channel Assignment
用于选择参与回放的 CAN 通道。
操作步骤：
- 在通道列表中选择目标通道。
As in original初始化设置Ignore all忽略所有配置
Time Range Selection
用于选择回放文件中的时间范围。
| 参数 | 说明 |
|---|---|
| Start of log source | 资源文件开始时间（单位：秒） |
| End of log source | 资源文件结束时间（单位：秒） |
| Selection start | 回放开始时间（单位：秒） |
| Selection end | 回放结束时间（单位：秒） |
CAN Options
用于配置 CAN 总线参数。
- Tx message：勾选后只显示发送的信号
- Rx message：勾选后只显示接受的信号
Filter
用于过滤回放的报文。
- 按 ID 过滤
- 按报文名过滤
- 按 ID 范围过滤
