Trace 操作文档

1. 功能简介​

Trace 用于实时查看、暂停分析和离线回放总线或系统事件数据。用户可以在 Trace 窗口中查看报文时间、通道、ID、名称、方向、长度、数据内容、信号解析结果等信息，并通过搜索、列过滤、分析过滤、时间模式切换、显示模式切换等功能快速定位目标报文。

当前 Trace 窗口主要支持以下数据类型：

  • CAN_LIN：CAN、CAN FD、LIN 等总线报文。
  • Ethernet：Ethernet、UDP、RTPS 等以太网相关事件。
  • SYS：系统变量或系统事件。

2. 打开 Trace​

  1. 启动 ETStudio 并打开工程。
  2. 在主界面 Ribbon 中进入分析相关页面。
  3. 点击 Timeline Trace 按钮，打开 Trace 窗口。
  4. 开始测量后，Trace 会自动刷新并显示接收到的报文或事件。

也可以通过 Trace 窗口右键菜单导入离线日志文件进行查看，支持 .asc 和 .blf 文件。

3. 界面布局​

Trace 窗口由三部分组成：

  • 顶部工具栏：提供视图切换、过滤、清空、暂停、时间模式、显示模式、诊断过滤、协议选择等操作。
  • 左侧辅助视图：根据当前按钮显示 Expanded View、Analytics view、Delta View 或 Data Filter。
  • 右侧 Trace 表格：显示 Trace 数据主体，支持搜索、列过滤、复制、导入导出和展开信号详情。

左侧和右侧之间有可拖动分隔条。单击分隔条可收起或恢复左侧视图，拖动分隔条可调整宽度。

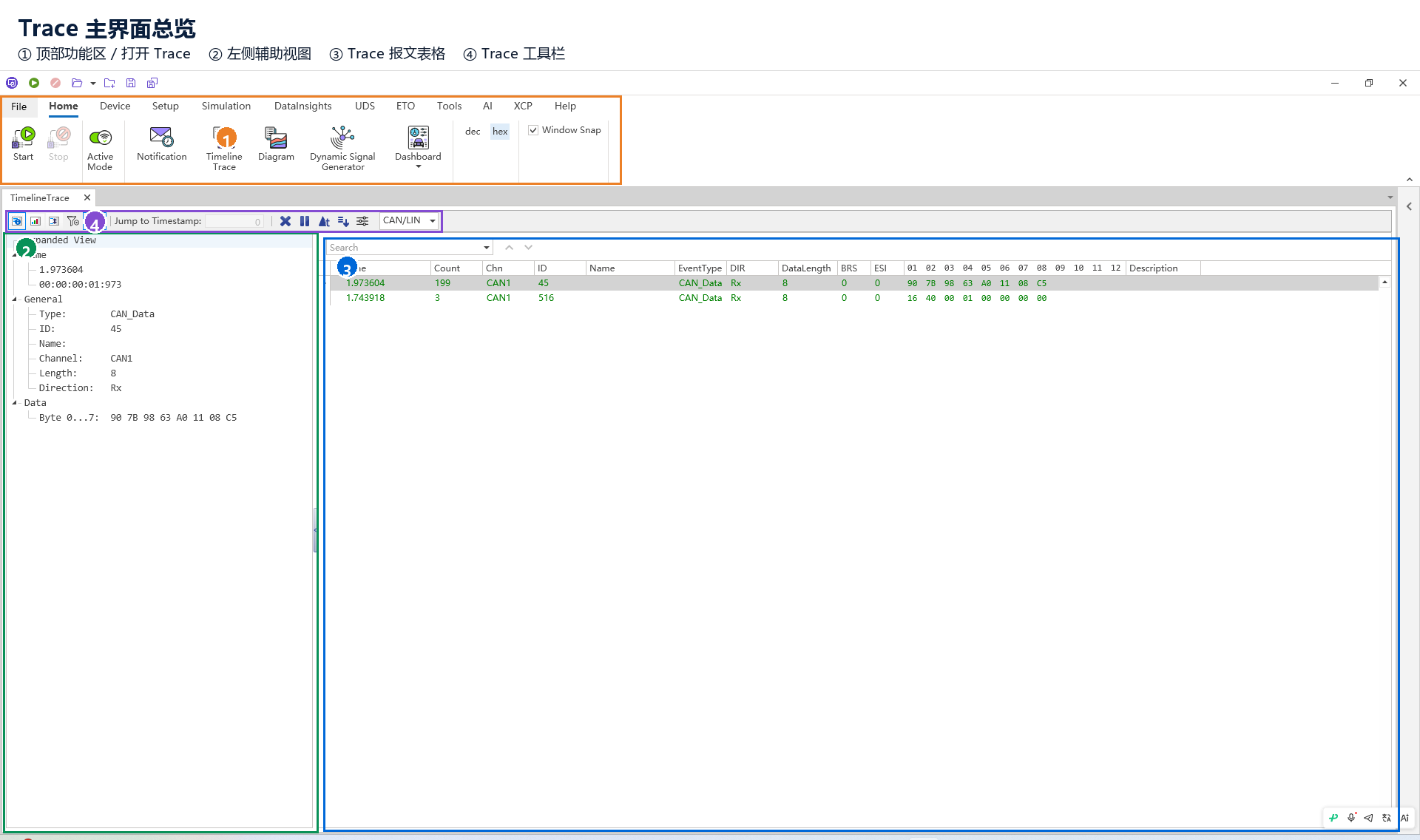

Trace 主界面总览

图 1：Trace 主界面总览，包含顶部功能区、Trace 工具栏、左侧辅助视图和右侧报文表格。

4. 顶部按钮说明​

4.1 Expanded View​

按钮提示：Expanded View

用于显示左侧的报文详情视图。选中 Trace 表格中的一条报文后，左侧会展示该报文的详细内容。对于可解析信号的报文，可查看信号名称、物理值、原始值和描述信息。

适用场景：需要查看单条报文的详细字段或信号解析结果。

4.2 Analytics view​

按钮提示：Analytics view

用于统计当前选中报文的时间间隔和信号值。点击该按钮后，左侧会显示统计表；再到右侧 Trace 表格中选中一条或多条报文，统计结果会自动刷新。

统计表包含 Analytics View、Minimum、Maximum、Average、Count 几列。常用结果包括：

  • Time difference：统计所选报文之间的最小、最大、平均时间间隔。
  • 信号名称：如果报文可解析信号，会统计信号值的最小值、最大值、平均值和数量。

适用场景：查看同一类报文周期是否稳定，或查看某个信号在一段报文中的变化范围。建议先切到 Expanded Mode，再选择多条实际报文进行统计。

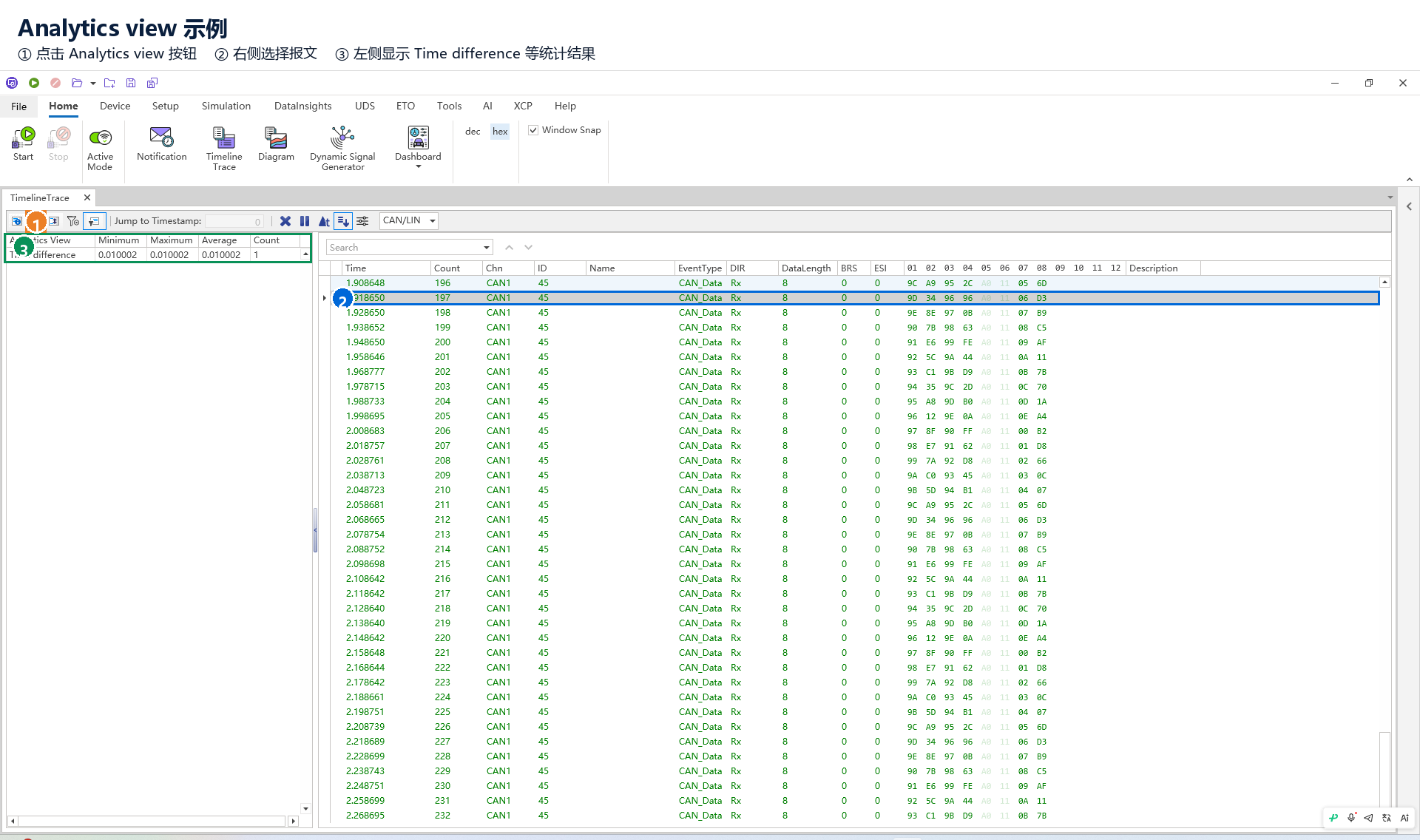

Analytics view 示例

图 2：Analytics view 会根据右侧当前选中的报文刷新统计结果。

4.3 Delta View​

按钮提示：Delta View

用于显示差异视图。选择报文后，可用于观察报文内容或信号变化，便于分析相邻或相关报文之间的变化。

适用场景：排查信号变化、数据跳变或报文差异。

4.4 Data Filter​

按钮提示：Data Filter

用于打开左侧数据过滤配置面板。过滤面板包含一个 Filter Group，其下分为：

  • Stop Filter：匹配到的报文会被过滤掉，不显示在 Trace 表格中。
  • Pass Filter：只显示匹配到的报文，其他报文不显示。

可以将 Trace 表格中的报文拖拽到 Stop Filter 或 Pass Filter 中形成过滤条件。过滤是否生效由 Filter Group 以及 Stop Filter / Pass Filter 入口是否启用决定；过滤项前面的勾选用于选择条目，主要配合全选、取消全选、删除选中项等管理操作，不作为单条过滤条件的启用开关。

4.5 Activate / deactivate analysis filter​

按钮提示：Activate / deactivate analysis filter

用于启用或停用分析过滤规则。

  • 启用后，已启用的 Filter Group 以及已启用的 Stop Filter / Pass Filter 入口会作用于 Trace 表格。入口下已有的过滤项会整体参与过滤，不需要逐条勾选。
  • 停用后，过滤配置仍保留，但不会影响 Trace 表格显示。

当过滤功能停用时，过滤面板顶部会显示 Filter is deactivated 提示。

4.6 Jump to Timestamp​

输入框名称：Jump to Timestamp:

用于按时间跳转到指定 Trace 位置。输入单位为秒，支持 6 位小数。

使用限制：该功能通常在 暂停状态 且 Expanded Mode 下启用。输入时间后，Trace 会跳转到时间戳大于或等于该值的第一条可见报文；如果没有匹配报文，则跳到最后一条。

4.7 Clear Trace​

按钮提示：Clear Trace

用于清空当前 Trace 窗口内容，并重新开始 Trace 数据显示。清空后，当前表格中的历史记录会被移除。

适用场景：重新开始一次分析，或清除无关历史数据。

4.8 Pause/Resume Update​

按钮提示：Pause/Resume Update

用于暂停或恢复 Trace 表格刷新。

  • 暂停后，当前显示内容保持不变，便于搜索、筛选、复制、查看信号详情和跳转时间。
  • 恢复后，Trace 继续跟随实时数据刷新。

向上滚动或拖动 Trace 表格滚动条时，系统可能自动进入暂停状态，以便用户查看历史数据。右键菜单中的 Pause / Resume 与该按钮作用一致。

4.9 Toggle time mode​

按钮提示：Toggle time mode

用于切换 Time 列的显示方式：

  • 绝对时间：显示报文时间戳。
  • Delta 时间：显示与上一条可见报文之间的时间差。

在使用过滤条件时，Delta 时间会按当前可见报文重新计算，便于分析过滤结果中相邻报文的时间间隔。

4.10 Toggle display mode​

按钮提示：Toggle display mode

用于切换 Trace 的显示模式：

  • Group Mode：默认模式，将相同或相关报文按组显示，适合观察报文最新状态和计数。
  • Expanded Mode：展开模式，按时间顺序显示每一条报文，适合回溯和定位具体事件。

需要使用 Jump to Timestamp 或逐条分析历史报文时，建议切换到 Expanded Mode 并暂停 Trace。

4.11 Filter Items for Diagnostics​

按钮提示：Filter Items for Diagnostics

用于按诊断相关条目过滤 Trace 数据。该按钮只有在诊断模块提供了可过滤条目时才可用；不可用时按钮会显示 Disabled 提示。

适用场景：从大量 Trace 数据中快速查看与当前诊断操作相关的请求、响应或关联报文。

4.12 协议选择下拉框​

顶部下拉框用于选择当前显示的数据协议类型：

  • CAN_LIN
  • Ethernet
  • SYS

切换后，Trace 表格会按所选协议刷新显示内容。不同协议下可见列会有所不同，例如 CAN FD 相关列只在 CAN_LIN 类型下显示，Ethernet 会显示源 IP、目标 IP 等网络字段，SYS 会显示变量名称、命名空间、类型和值。

4.13 协议显示示例​

CAN_LIN 视图主要用于查看 CAN、CAN FD、LIN 报文，常见列包括通道、ID、事件类型、方向、数据长度和数据字节。

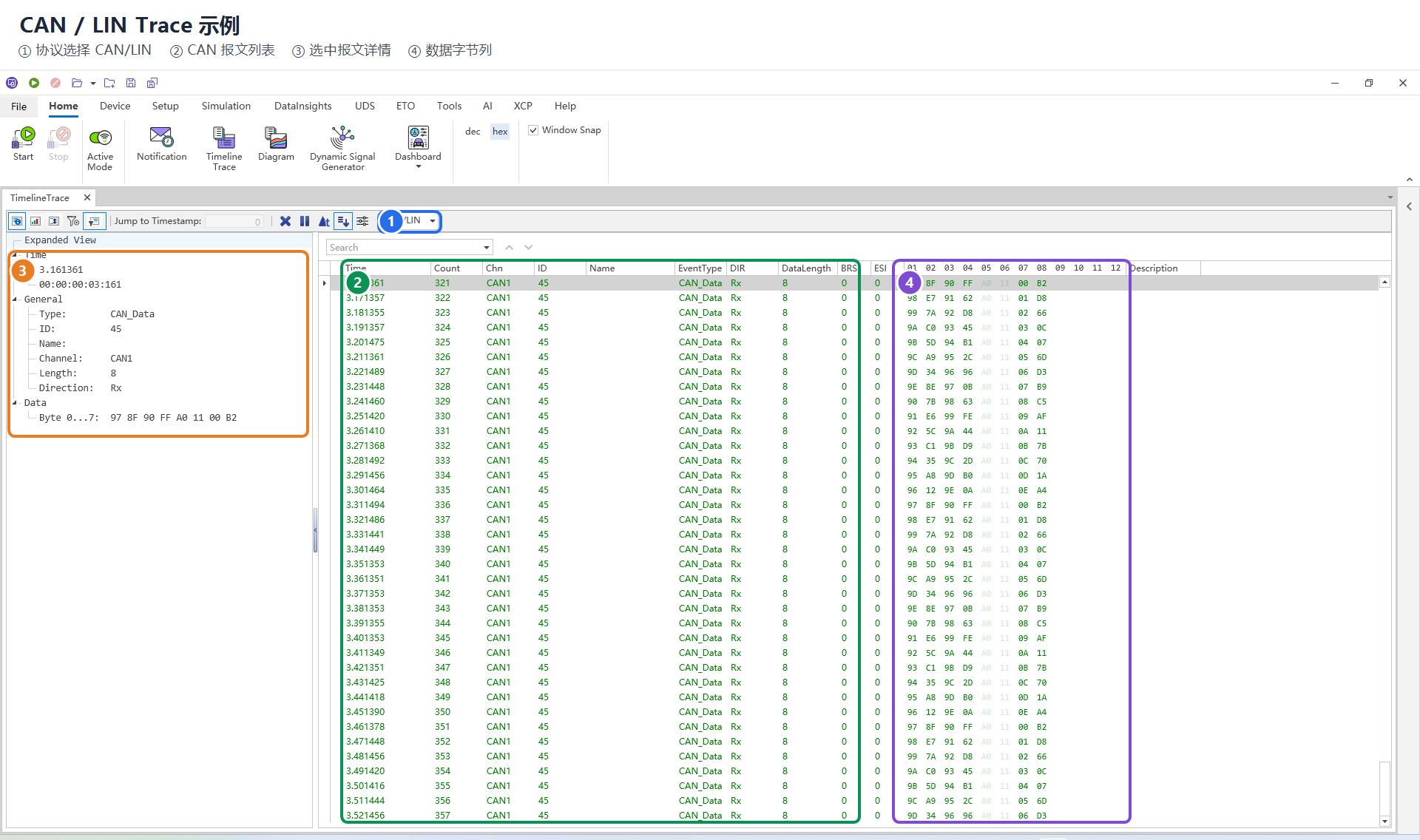

CAN / LIN Trace 示例

图 6：CAN / LIN Trace 示例。切换到 CAN/LIN 后，可查看 CAN 报文列表和选中报文的详细数据。

Ethernet 视图主要用于查看以太网相关事件，常见事件类型包括 ETH_DATA、UDP_Data、RTPS_Data 等。表格中会显示通道、事件类型、方向、数据长度、数据字节、源 IP 和目标 IP。

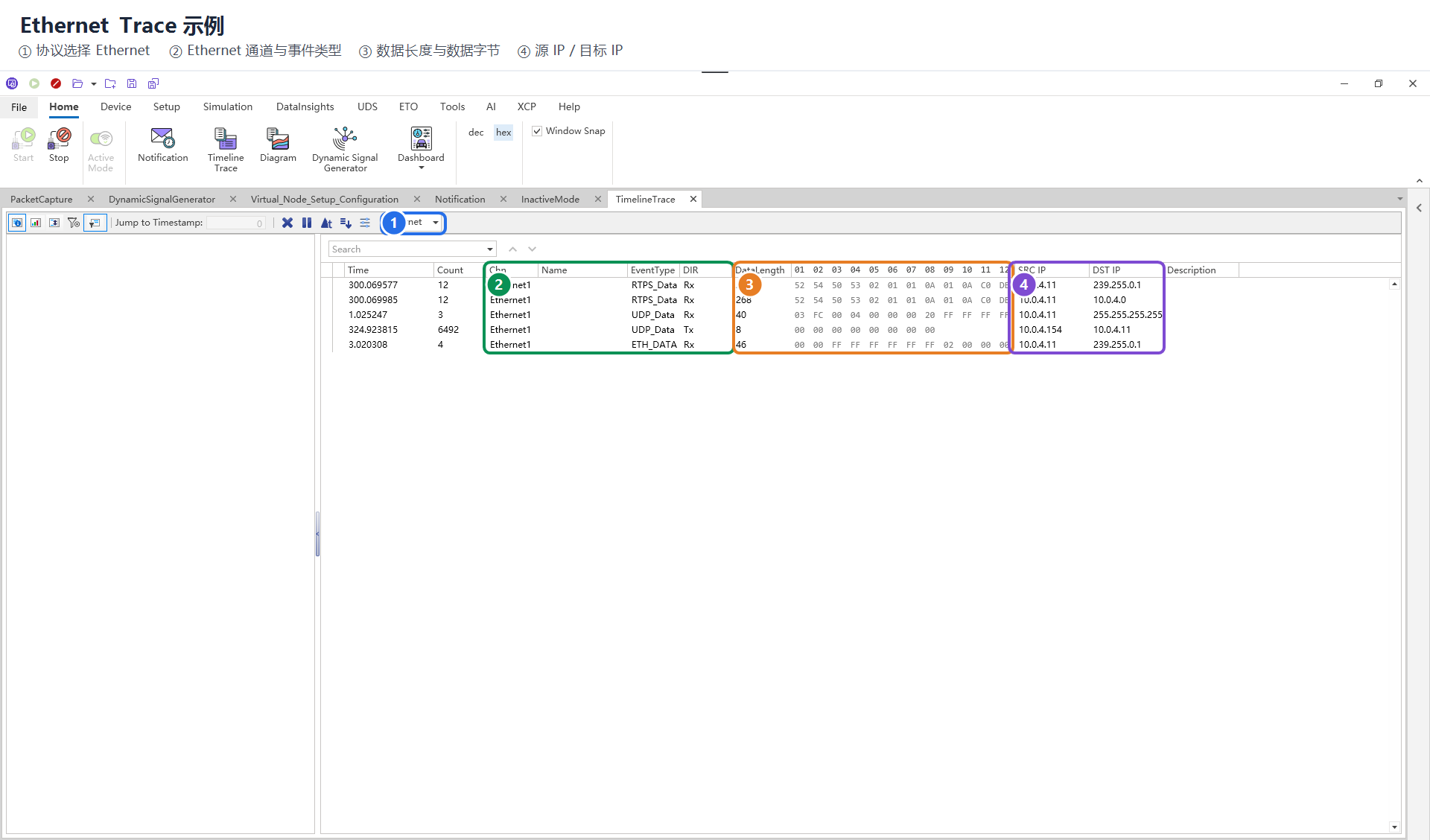

Ethernet Trace 示例

图 7：Ethernet Trace 示例。切换到 Ethernet 后，可查看以太网通道、事件类型、数据内容和 IP 信息。

SYS 视图主要用于查看系统变量或系统事件。它不是普通总线报文发送结果，通常由变量写入、变量变化或相关回放产生。表格中会显示变量名称、命名空间、符号类型、值类型和值。

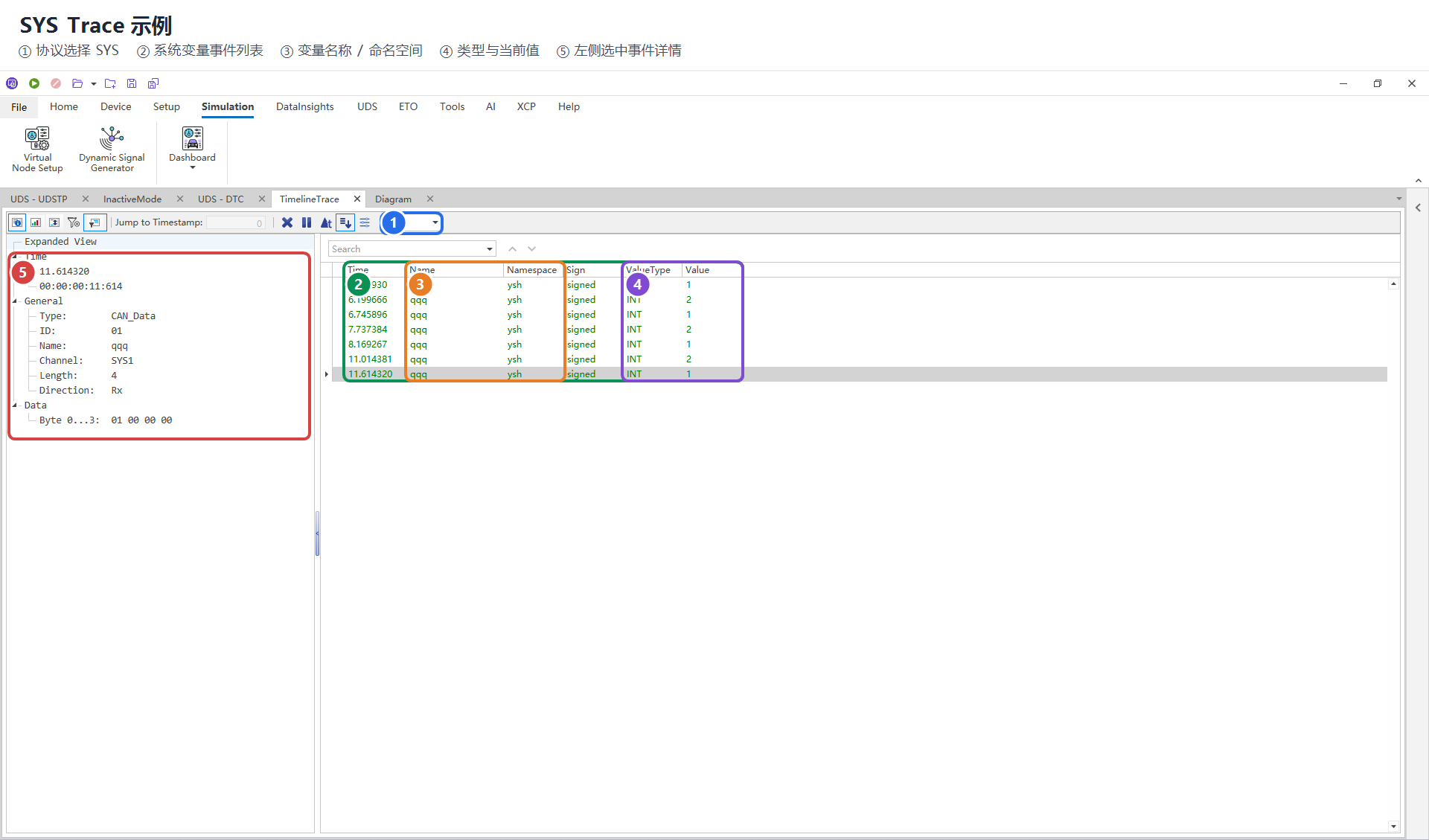

SYS Trace 示例

图 8：SYS Trace 示例。切换到 SYS 后，可查看系统变量事件以及选中事件的详情。

5. Trace 表格操作​

5.1 选择报文​

Trace 表格支持单选和多选。选中报文后，左侧的 Expanded View、Analytics view、Delta View 会根据当前选择刷新内容。

  • 单选：直接点击某一行报文。
  • 连续多选：先点击起始报文，按住 Shift，再点击结束报文，中间范围内的报文会被一起选中。
  • 离散多选：按住 Ctrl，逐个点击需要分析的报文，可选择不连续的多条报文。

使用 Analytics view 时，如果只选中一条报文，时间间隔无法计算；如果选中多条报文，会统计报文间隔以及可解析信号的最小、最大和平均值。

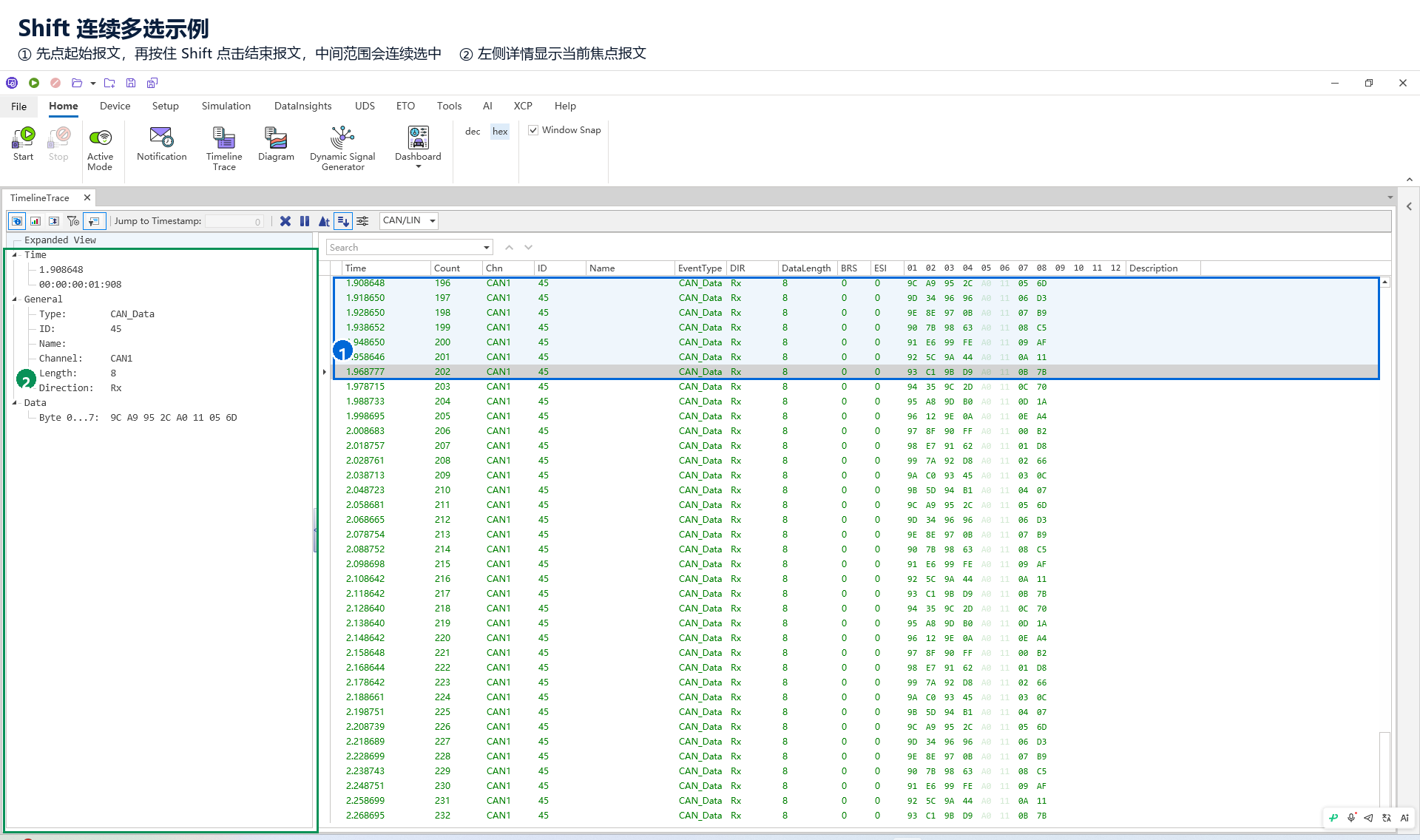

Shift 连续多选示例

图 3：按住 Shift 可连续选择一段报文。

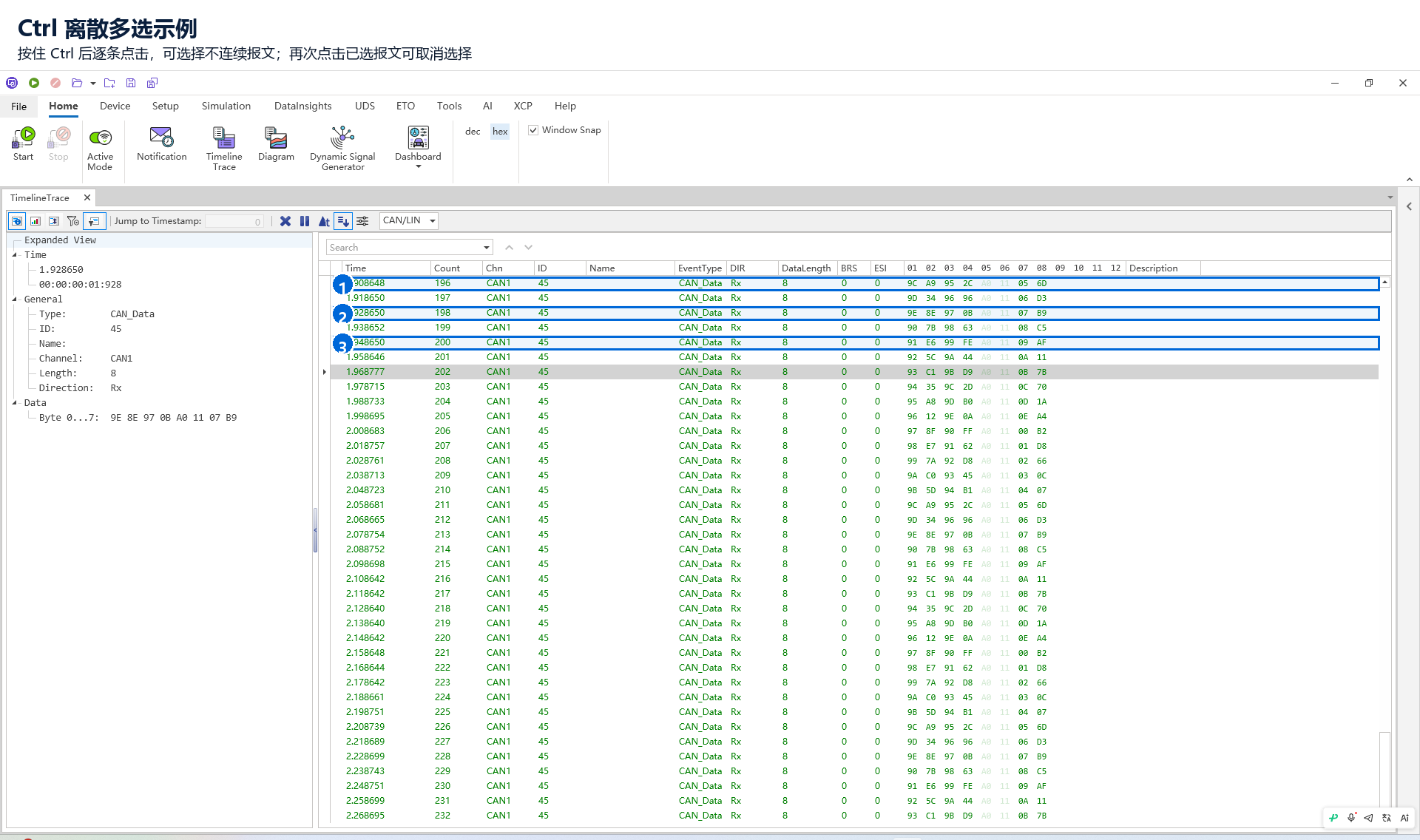

Ctrl 离散多选示例

图 4：按住 Ctrl 可选择不连续的多条报文。

5.2 搜索​

Trace 表格顶部提供搜索框。输入关键字后，表格会高亮匹配结果，并提供结果导航按钮。搜索不会改变原始数据，只用于快速定位可见内容。

5.3 列过滤​

部分列支持列过滤，例如 Chn、ID、Name、EventType、DataLength 等。点击列头过滤入口后，可按字段值筛选 Trace 数据。

常用过滤方式：

  • 按通道过滤：只查看某个 Channel 的报文。
  • 按 ID 过滤：只查看指定报文 ID。
  • 按名称过滤：查看特定数据库符号名称。
  • 按事件类型过滤：区分普通帧、错误帧或系统事件。

5.4 信号详情展开​

当报文包含可解析信号时，行首会出现详情展开按钮。展开后可查看该报文下的信号列表，包括信号名称、值、原始值和描述。

5.5 复制​

在 Trace 表格中右键可使用：

  • Copy：复制当前选中内容。
  • Copy All：复制当前表格内容。

复制内容通常包含表头，便于粘贴到文本、表格或问题记录中。

5.6 导入和导出​

在 Trace 表格中右键，进入 Import/Export：

  • Import...：导入 .asc 或 .blf 离线日志文件。
  • Export All...：导出全部 Trace 内容。
  • Export Selected...：导出当前选中的 Trace 内容。

也可以将单个 .asc 或 .blf 文件拖拽到 Trace 表格区域进行导入。如果拖入多个文件或文件格式不支持，系统会提示重新选择。

6. Data Filter 操作​

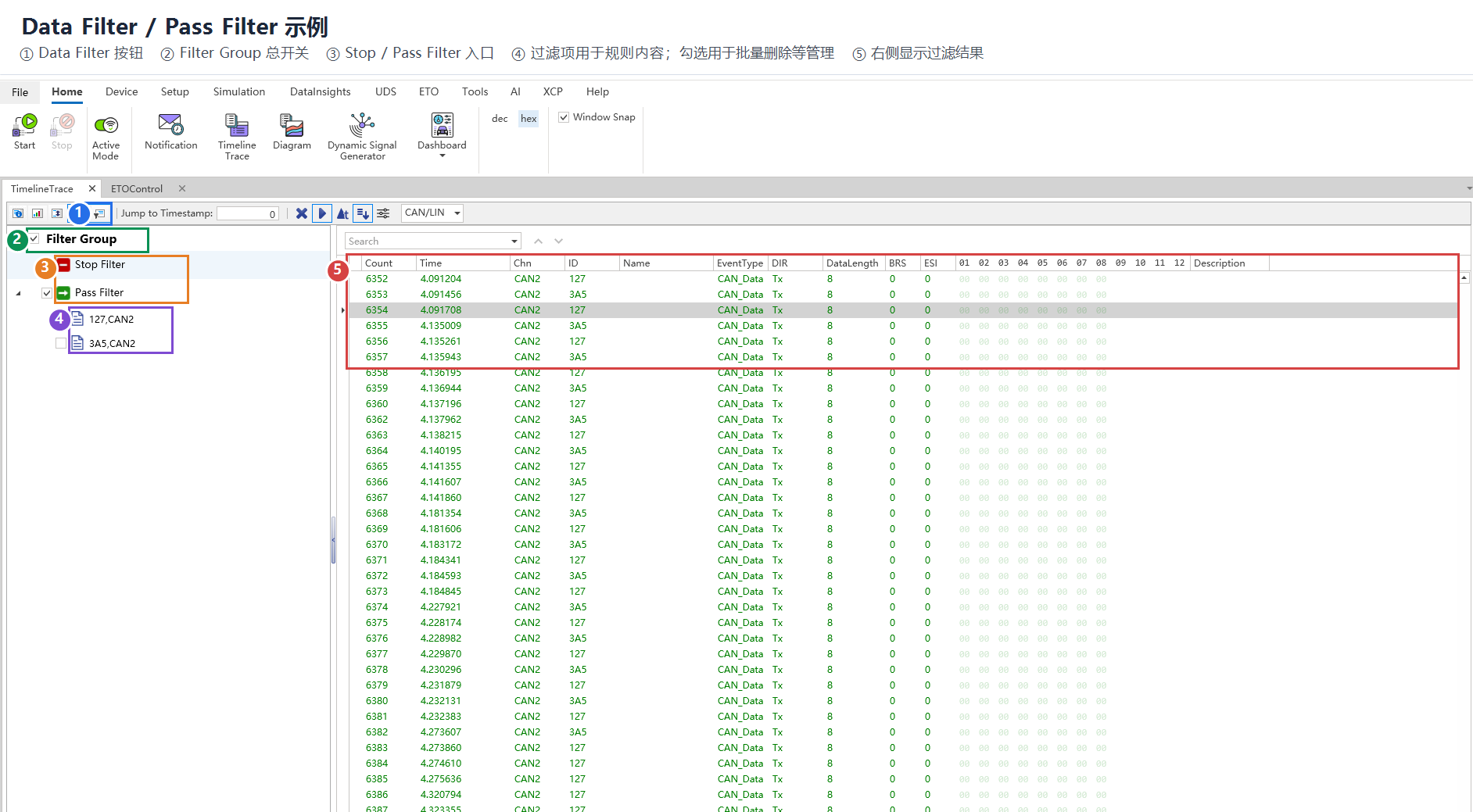

Data Filter 示例

图 5：Data Filter 示例。过滤是否生效由 Filter Group 和 Stop Filter / Pass Filter 入口决定；过滤项前面的勾选主要用于批量删除等管理操作。

6.1 添加过滤项​

  1. 打开 Data Filter 面板。
  2. 在 Trace 表格中选择需要加入过滤规则的报文。可以选择单条，也可以选择多条后一起拖拽。
  3. 将报文拖拽到 Stop Filter 或 Pass Filter。
  4. 确认 Filter Group 以及对应的 Stop Filter / Pass Filter 入口处于启用状态。
  5. 点击 Activate / deactivate analysis filter 启用过滤。

6.2 Stop Filter 和 Pass Filter 的区别​

Stop Filter 适合排除噪声报文。例如某个周期报文过多，可以把它加入 Stop Filter，Trace 中将不再显示该报文。

Pass Filter 适合只关注少量目标报文。例如只想查看某几个 ID 的交互过程，可以把这些报文加入 Pass Filter，Trace 中只显示匹配项。

6.3 管理过滤项​

在过滤面板中右键过滤入口或过滤项，可执行：

  • Select All Items / Select All：选中过滤项，便于后续批量删除。
  • Deselect All Items / Deselect All：取消过滤项的选中状态。
  • Delete Selected Items / Delete Selected：删除当前已选中的过滤项。
  • Delete：删除当前过滤项。

注意：这里的“选中/取消选中”是过滤项管理状态，主要用于批量删除，不决定该过滤项是否参与过滤。只要所在的 Filter Group 和 Stop Filter / Pass Filter 入口启用，入口下的过滤项会作为规则参与过滤。

过滤配置会随工程配置保存和加载。切换工程时，如果当前工程没有过滤配置，Trace 会重置过滤规则，避免沿用上一个工程的过滤状态。

7. 推荐操作流程​

7.1 实时查看报文​

  1. 打开工程并配置硬件、数据库和测量环境。
  2. 打开 Timeline Trace。
  3. 开始测量。
  4. 根据需要选择 CAN_LIN、Ethernet 或 SYS。
  5. 使用搜索框、列过滤或 Data Filter 定位目标数据。
  6. 需要细看时点击 Pause/Resume Update 暂停刷新。

7.2 分析指定 ID 的报文​

  1. 在 Trace 表格中通过 ID 列过滤目标 ID。
  2. 点击 Toggle time mode 切换到 Delta 时间，查看报文间隔。
  3. 点击 Expanded View 查看单条报文的详细信号解析。
  4. 如需长期关注该 ID，可将该报文拖入 Pass Filter 并启用分析过滤。

7.3 离线分析日志文件​

  1. 打开 Trace 窗口。
  2. 在表格区域右键，选择 Import/Export -> Import...。
  3. 选择 .asc 或 .blf 文件。
  4. 导入后使用搜索、列过滤、Data Filter、Delta 时间等功能分析日志。
  5. 需要输出结果时，右键选择 Export All... 或 Export Selected...。

7.4 按时间定位问题​

  1. 点击 Pause/Resume Update 暂停 Trace。
  2. 点击 Toggle display mode 切换到 Expanded Mode。
  3. 在 Jump to Timestamp 中输入目标时间，例如 12.345678。
  4. Trace 跳转到目标时间附近后，结合上下文报文继续分析。

8. 常见注意事项​

  • 如果 Trace 一直滚动，不方便查看历史数据，先暂停刷新再操作。
  • Jump to Timestamp 只有在合适状态下才可用，通常需要暂停并处于 Expanded Mode。
  • Group Mode 更适合看报文最新状态和计数，Expanded Mode 更适合追踪每一条报文的时间顺序。
  • Data Filter 中仅配置规则不一定会生效，需要确认 Filter Group、对应的 Stop Filter / Pass Filter 入口已启用，并且分析过滤已启用。过滤项前面的勾选是管理选择状态，不是过滤生效开关。
  • Pass Filter 和 Stop Filter 同时使用时，应注意规则组合，避免把目标报文同时加入排除和通过条件。
  • 导入离线文件时建议一次只导入一个 .asc 或 .blf 文件。
  • 在过滤结果中查看 Delta 时间时，时间差基于当前可见报文计算，不一定等同于未过滤前的相邻报文时间差。
